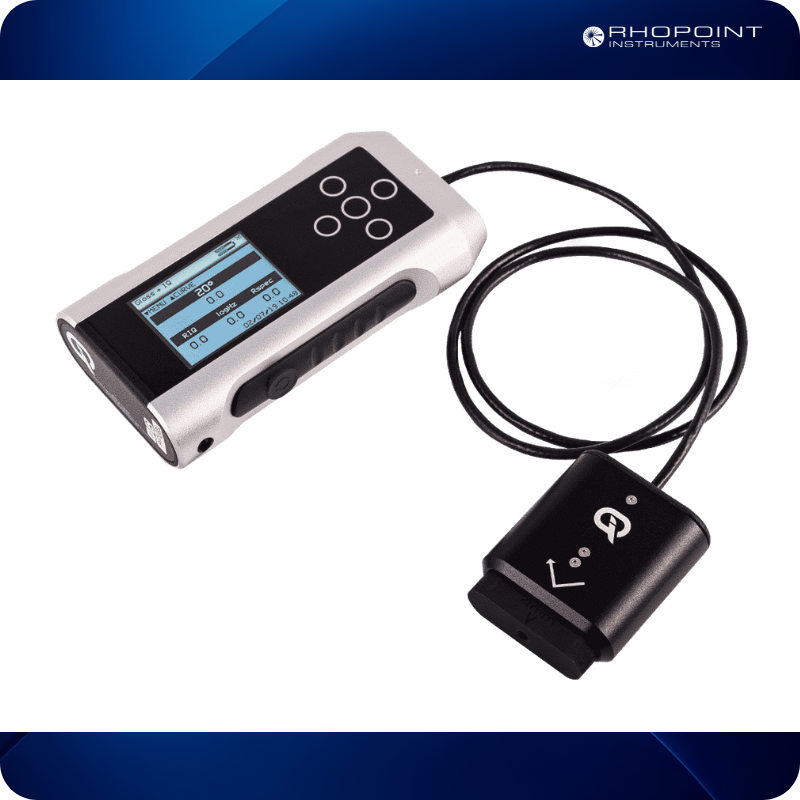

De Rhopoint IQ Flex kwantificeert problemen met de oppervlaktekwaliteit die onzichtbaar zijn voor een standaard glansmeter en beschrijft hoe licht wordt gereflecteerd door een oppervlak.
Het meet tegelijkertijd de volgende parameters:
Glans : 20°
Haze
Gereflecteerde beeldkwaliteit (RIQ)
Beeldscherpte (DOI)
Rspec Gloss Specular Reflection: een maatstaf die evenredig is aan de hoeveelheid licht die door een oppervlak wordt gereflecteerd, gemeten bij 20° (hoogglans afwerkingen), 60° (middenglans afwerkingen) en 85° (matte afwerkingen)
Deze technologie was voorheen alleen beschikbaar voor het meten van vlakke oppervlakken, maar is nu beschikbaar in een nieuw formaat dat speciaal is ontworpen voor gebogen oppervlakken en kleine onderdelen.
Haze: Reflectiewaas is diffuus licht dat wordt veroorzaakt door een microtextuur en wordt gemeten naast de hoofdglanscomponent. Symptomen - Een melkachtige afwerking is zichtbaar op hoogglans coatings, halo's kunnen zichtbaar zijn rond reflecties van felle lichtbronnen. Oorzaken (coatings) - verspreidingsproblemen, onverenigbaarheden van grondstoffen, onjuist drogen of stomen. Oorzaken (overige) - netheid, veroudering, oxidatie, krassen, polijsten.
RIQ: RIQ wordt gebruikt om effecten zoals orange peel en oppervlaktegolving te kwantificeren. Deze nieuwe instelling geeft resultaten met een hogere resolutie in vergelijking met Image Distinction Measurement (DOI) en bootst de menselijke perceptie van oppervlaktetextuur beter na, vooral op hoogwaardige afwerkingen zoals auto's. Symptomen van een slechte RIQ: orange peel, penseelstrepen, golving of andere structuren zichtbaar op het oppervlak. Gereflecteerde beelden zijn vervormd. Oorzaken - Applicatieproblemen, onjuiste coatingstroom, coatingviscositeit te hoog/laag, coating doorzakking of vloei voor uitharding, onjuiste deeltjesgrootte/-verdeling, overmatig spuiten, onjuiste verdamping/overschildertijd, compatibiliteit tussen lagen, onjuiste uithardingstijd en uithardingstemperatuur.
DOI: Een maat voor de helderheid waarmee een gereflecteerd beeld op een reflecterend oppervlak zal verschijnen.
RSPEC: De maximale helderheidswaarde bij een zeer kleine hoek.
Kenmerken :
Verwisselbare magnetische adapters maken metingen op kleine oppervlakken mogelijk (tot 2 mm of 2 mm)
Aangepaste 3D-geprinte adaptermallen beschikbaar voor reproduceerbare monsterplaatsing
Alternatieve rubberen, vilt of plastic adapters kunnen worden gespecificeerd voor delicate oppervlakken
Met contactloze adapterplaten kan de meetkop worden bevestigd aan de bovenkant van in-line of robotbewegende producten
Druk op een enkele knop om alle parameters te meten voor eenvoudige identificatie van afwijkingen
Statistieken aan boord (max., min., gemiddelde, standaard afwijking) en afbeeldingen
Resultaten groeperen met door de gebruiker te definiëren namen
Rhopoint Data Widget - Hiermee kunnen resultaten onmiddellijk worden verzonden naar elk pc-softwarepakket zoals Excel, Word, SPC-programma's, enz.
Bluetooth-compatibiliteit - verzend gegevens naar elke smartphone, tablet of pc
Download resultaten van USB naar pc zonder dat u software hoeft te installeren
De Rhopoint IQ FLEX 20 kan worden aangepast met magnetisch bevestigde adapterplaten. Deze kunnen eenvoudig worden uitgewisseld voor verschillende toepassingen.
Kleine meetpuntmaten (4 en 2 mm) voor kleine onderdelen.
Op maat gemaakte 3D-geprinte adaptermallen voor reproduceerbare controle van gebogen oppervlakken.
Convexe vorm
concave vorm
Complexe vorm
Technische specificaties :
Schijnen
RSPEC
Nevel
QIR
DOI
Meetbereik :
20º: 0-2000GU
0-2000GU
Quasi-spiegelreflectie gemeten bij 17,2-19 °, 21-22,8 °
