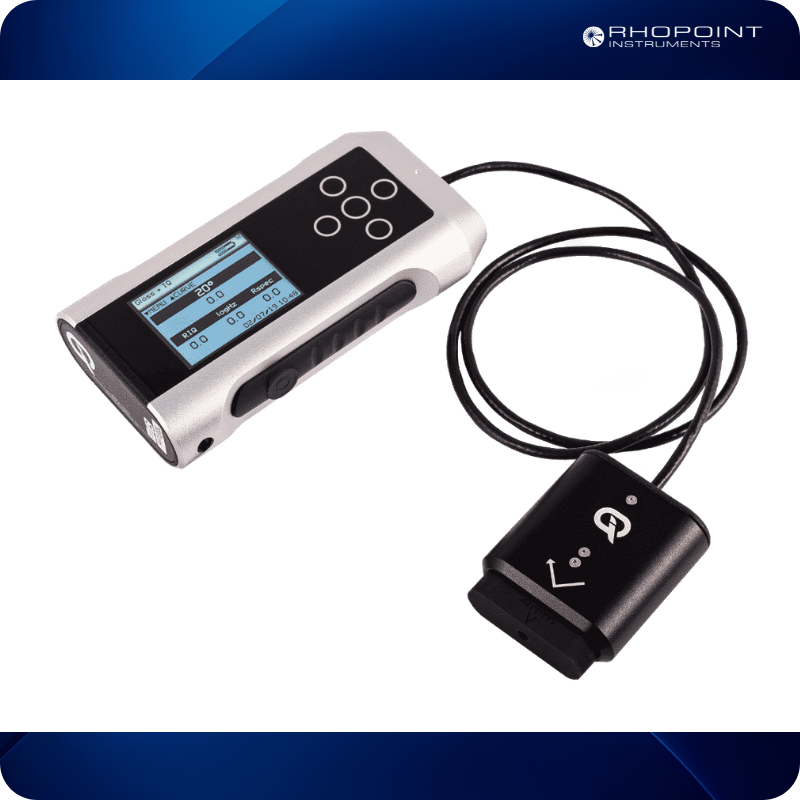

Goniofotómetro Rhopoint IQ 20°/60°/85°

El Rhopoint IQ Flex cuantifica los problemas de calidad de la superficie que son invisibles para un brillómetro estándar y describe cómo se refleja la luz desde una superficie.

Mide simultáneamente los siguientes parámetros:

• Brillo : 20°
• CALINA
• Calidad de imagen reflejada (RIQ)
• Nitidez de imagen (DOI)
• Reflexión especular brillante Rspec: una medida proporcional a la cantidad de luz reflejada de una superficie medida a 20° (acabados de alto brillo), 60° (acabados de brillo medio) y 85° (acabados mate)

Anteriormente solo disponible para medir superficies planas, esta tecnología ahora está disponible en un nuevo formato diseñado específicamente para superficies curvas y piezas pequeñas.

Haze: Reflection Haze es la luz dispersa causada por una microtextura y se mide junto al componente principal de brillo. Síntomas: se puede ver un acabado lechoso en los recubrimientos de alto brillo, los halos pueden verse alrededor de los reflejos de las fuentes de luz brillante. Causas (recubrimientos) - Problemas de dispersión, incompatibilidades de materias primas, secado o vaporización inadecuados. Causas (otras) - Limpieza, envejecimiento, oxidación, rayado, pulido.

RIQ: RIQ se utiliza para cuantificar efectos como la piel de naranja y la ondulación de la superficie. Esta nueva configuración proporciona resultados de mayor resolución en comparación con la medición de distinción de imagen (DOI) e imita mejor la percepción humana de la textura de la superficie, especialmente en acabados de alta calidad como el automóvil. Síntomas de un RIQ malo: piel de naranja, marcas de pincel, ondulaciones u otras estructuras visibles en la superficie. Las imágenes reflejadas están distorsionadas. Causas: problemas de aplicación, flujo de recubrimiento incorrecto, viscosidad del recubrimiento demasiado alta / baja, pandeo o flujo del recubrimiento antes del curado, tamaño / distribución de partículas incorrectos, pulverización excesiva, tiempo de evaporación / repintado incorrecto, compatibilidad entre capas, tiempo de curado y temperatura de curado incorrectos.

DOI: una medida de la claridad con la que aparecerá una imagen reflejada en una superficie reflectante.

RSPEC: el valor máximo de brillo en un ángulo muy estrecho.

Caracteristicas:

• Los adaptadores magnéticos intercambiables permiten realizar mediciones en áreas pequeñas (hasta 2 mm o 2 mm)
• Plantillas adaptadoras impresas en 3D personalizadas disponibles para la colocación de muestras reproducibles
• Se pueden especificar adaptadores alternativos de caucho, fieltro o plástico para superficies delicadas
• Las placas adaptadoras sin contacto permiten que el cabezal de medición se conecte a la parte superior de productos móviles en línea o robóticos
• Presione un solo botón para medir todos los parámetros para una fácil identificación de no conformidades
• Estadísticas integradas (máximo, mínimo, promedio, SD) y gráficos
• Agrupar resultados con nombres definibles por el usuario
• Widget de datos Rhopoint: permite que los resultados se transmitan instantáneamente a cualquier paquete de software de PC, como Excel, Word, programas SPC, etc.
• Compatibilidad con Bluetooth: transmita datos a cualquier teléfono inteligente, tableta o PC
• Descargue los resultados de USB a PC sin la necesidad de instalar software

El Rhopoint IQ FLEX 20 se puede personalizar con placas adaptadoras fijadas magnéticamente. Estos se pueden intercambiar fácilmente para diferentes aplicaciones.

Tamaños de puntos de medición pequeños (4 y 2 mm) para piezas pequeñas.

Plantillas adaptadoras personalizadas impresas en 3D para un control reproducible de superficies curvas.

Forma convexa

Forma cóncava

Forma compleja

Especificaciones técnicas :

Medición rápida de todos los parámetros.

Estadísticas integradas completas con análisis e informes gráficos de tendencias.

Pantalla de medición giratoria para un uso sencillo en cualquier entorno

Informes gráficos para un análisis rápido de tendencias

Muestra estadísticas completas para el número de lecturas en el lote actual.

Entrada de datos directa a través de Bluetooth

Transmita instantáneamente las lecturas medidas directamente a programas como MS Excel en su PC / tableta para simplificar drásticamente el proceso de generación de informes.
