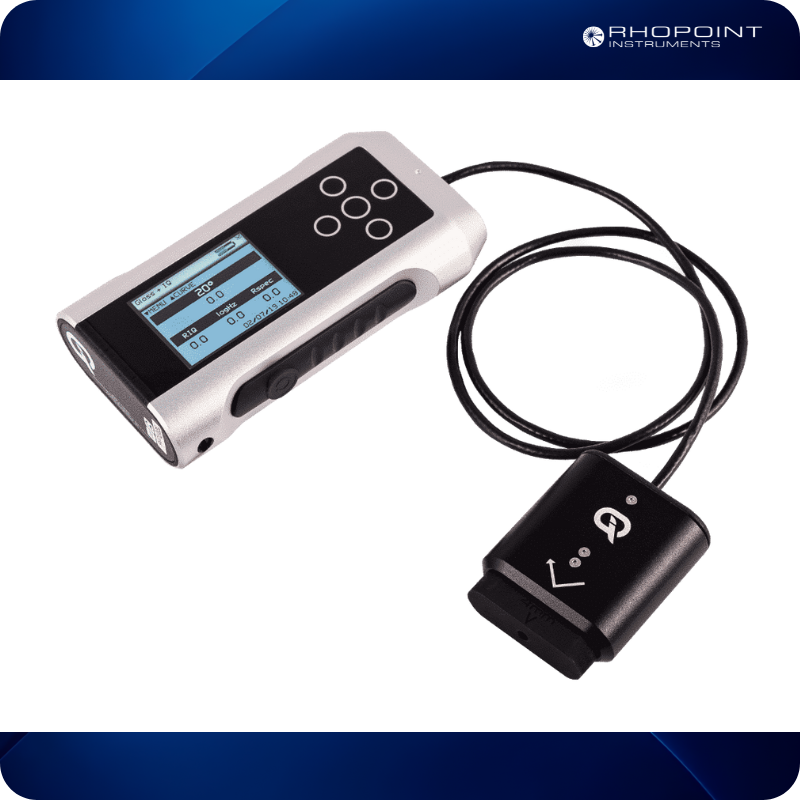

Goniofotometro Rhopoint IQ 20° / 60° / 85°

Il Rhopoint IQ Flex quantifica i problemi di qualità della superficie che sono invisibili a un glossmetro standard e descrive come la luce viene riflessa da una superficie.

Misura contemporaneamente i seguenti parametri:

• Brilla : 20°
• FOSCHIA
• Qualità dell'immagine riflessa (RIQ)
• Nitidezza dell'immagine (DOI)
• Rspec Gloss Specular Reflection: una misura proporzionale alla quantità di luce riflessa da una superficie misurata a 20° (finiture molto lucide), 60° (finiture medio-lucide) e 85° (finiture opache)

Precedentemente disponibile solo per la misurazione di superfici piane, questa tecnologia è ora disponibile in un nuovo formato specificamente progettato per superfici curve e piccole parti.

Foschia: la foschia riflessa è una luce diffusa causata da una micro-trama e viene misurata accanto al componente di lucentezza principale. Sintomi - Sui rivestimenti molto lucidi è visibile una finitura lattiginosa, possono essere visibili aloni intorno ai riflessi di fonti di luce intensa. Cause (rivestimenti) - Problemi di dispersione, incompatibilità delle materie prime, essiccazione o cottura a vapore improprie. Cause (altro) - Pulizia, invecchiamento, ossidazione, graffi, lucidatura.

RIQ: RIQ viene utilizzato per quantificare effetti come la buccia d'arancia e l'ondulazione superficiale. Questa nuova impostazione offre risultati a risoluzione più elevata rispetto alla misurazione della distinzione dell'immagine (DOI) e imita meglio la percezione umana della struttura della superficie, in particolare su finiture di alta qualità come le automobili. Sintomi di un cattivo RIQ: buccia d'arancia, segni di pennello, increspatura o altre strutture visibili sulla superficie. Le immagini riflesse sono distorte. Cause - Problemi di applicazione, flusso del rivestimento errato, viscosità del rivestimento troppo alta/bassa, colatura o flusso del rivestimento prima dell'indurimento, dimensione/distribuzione delle particelle errate, spruzzatura eccessiva, tempo di evaporazione/ricopertura non corretto, compatibilità tra le mani, tempo di indurimento e temperatura di indurimento errati.

DOI: Una misura della chiarezza con cui un'immagine riflessa apparirà su una superficie riflettente.

RSPEC: Il valore di luminosità massimo ad un angolo molto stretto.

Caratteristiche:

• Gli adattatori magnetici intercambiabili consentono misurazioni su piccole aree (fino a 2 mm o 2 mm)
• Disponibili maschere adattatrici personalizzate stampate in 3D per il posizionamento riproducibile del campione
• È possibile specificare adattatori alternativi in gomma, feltro o plastica per superfici delicate
• Le piastre adattatrici senza contatto consentono di collegare la testa di misurazione alla parte superiore di prodotti in movimento in linea o robotizzati
• Premere un solo pulsante per misurare tutti i parametri per una facile identificazione delle non conformità
• Statistiche a bordo (max, min, media, SD) e grafici
• Raggruppamento dei risultati con nomi definibili dall'utente
• Rhopoint Data Widget - Consente la trasmissione istantanea dei risultati a qualsiasi pacchetto software per PC come Excel, Word, programmi SPC, ecc.
• Compatibilità Bluetooth: trasmetti dati a qualsiasi smartphone, tablet o PC
• Scarica i risultati da USB a PC senza la necessità di installare software

Il Rhopoint IQ FLEX 20 può essere personalizzato con piastre adattatrici fissate magneticamente. Questi possono essere facilmente scambiati per diverse applicazioni.

Piccole dimensioni dei punti di misura (4 e 2 mm) per piccole parti.

Maschere adattatrici personalizzate stampate in 3D per un controllo riproducibile di superfici curve.

Forma convessa

Forma concava

Forma complessa

Specifiche tecniche :

Misurazione rapida di tutti i parametri.

Statistiche integrate complete con analisi e report grafici delle tendenze.

Schermo di misurazione autorotante per un facile utilizzo in qualsiasi ambiente

Report grafici per una rapida analisi delle tendenze

Visualizza le statistiche complete per il numero di letture nel batch corrente.

Inserimento diretto dei dati tramite Bluetooth

Trasmetti istantaneamente le letture misurate direttamente a programmi come MS Excel sul tuo PC / Tablet per semplificare notevolmente il processo di refertazione.
