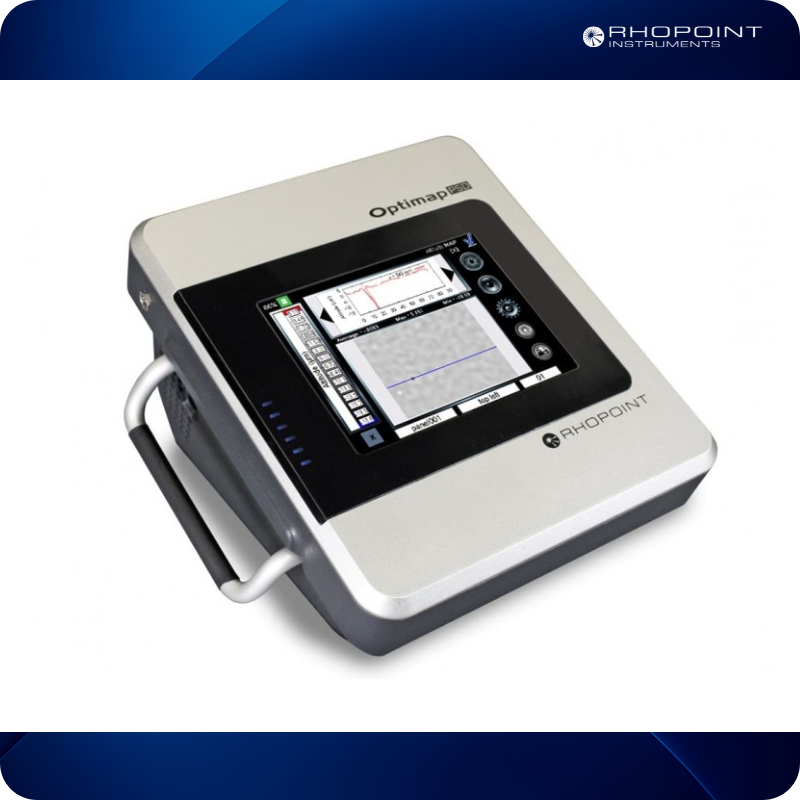

Analizzatore di superficie Optimap

L'esclusiva soluzione per l'ispezione delle superfici consente la misurazione e l'analisi rapide di ampie aree di tutti i tipi di superfici rivestite o non rivestite.

Le potenti funzionalità su schermo includono la visualizzazione della sezione trasversale che consente il rilevamento e la caratterizzazione delle irregolarità comuni della superficie, inclusi difetti e increspature.

Nel controllo qualità, i metodi di valutazione della superficie inferiori sono ancora all'ordine del giorno. Molti metodi mancano di definizione, richiedono tempo e sono soggettivi. I consumatori moderni richiedono prodotti di alta qualità con finiture superficiali uniformi e prive di difetti.

L'uso di Optimap2 fornisce una soluzione unica a queste sfide di misurazione fornendo dati quantificabili per un migliore controllo della produzione.

La trama della superficie viene utilizzata per quantificare i difetti visibili come la buccia d'arancia, l'ondulazione e i problemi di DOI. Può anche essere utilizzato per identificare guasti locali come:

Buccia d'arancia:

overspray

Inclusioni

vesciche

gocciola

In una rapida operazione, Optimap ™ 2 mappa la topografia di una superficie di prova visualizzando difetti e texture con dettagli incredibili. Le informazioni mappate vengono elaborate in misurazioni di superficie oggettive che possono essere utilizzate per controllare efficacemente la qualità del prodotto. Questo prodotto può essere paragonato al Wavescan DOI.

Come funziona?

Optimap 2 può funzionare a batteria oa rete ed è adatto per l'uso in laboratorio o in fabbrica. Funziona tramite un touchscreen intuitivo e dispone di un file system integrato che consente di memorizzare le misurazioni in una struttura organizzata.

Optimap 2 può misurare la maggior parte delle superfici, dalla finitura ultra opaca a quella a specchio.

Quando viene avviata una misurazione, uno schermo target interno visualizza una serie di frange ottiche. Queste frange vengono riflesse sulla superficie del campione e catturate da una telecamera. Il tempo di acquisizione tipico è

Utilizzando una tecnica chiamata deflettometria a gradini PHASE, lo strumento crea una mappa 3D della superficie del campione. Il tempo di calcolo tipico è

La scala della mappa è (m-1 curvature). La mappa della curvatura rappresenta una visione esagerata di come l'occhio percepisce la qualità della superficie e i difetti

I risultati possono essere filtrati per simulare diverse distanze di visualizzazione da:

Ta: tessitura ad alta frequenza visibile a meno di 1 m fino a Te: ripple visibile a 3 m dalla superficie.

I risultati possono essere visualizzati come una trama compatibile con altri strumenti di misurazione dell'ondulazione o della curvatura, una misurazione tracciabile m-1

Le mappe possono essere ingrandite e riquadrate per mostrare i difetti ad alta risoluzione. I risultati registrati possono essere trasmessi al software per ulteriori analisi.

Caratteristiche

• Robusto e preciso, Optimap ™ 2 è adatto per ispezioni di laboratorio, in fabbrica o in loco.
• Il portale di misurazione soft touch consente di utilizzare lo strumento in sicurezza su superfici di altissima qualità.
• Nessun movimento richiesto durante la misurazione
• I difetti di struttura e superficie possono essere valutati su un'ampia varietà di superfici: superfici semi-opache a specchi lucidati, piccole parti e parti curve
• Un'ampia area viene mappata in una singola corsa (79 mm x 57 mm), fino a 100 volte più rappresentativa di altri strumenti di analisi della trama
• È possibile creare attivamente una varietà di regioni di forme diverse sull'immagine dello schermo, rendendo possibile includere o escludere aree all'interno o all'esterno della regione.
• Questa funzionalità avanzata è utile per superfici con forme complesse in cui le aree non rientrano nel campo visivo dello strumento.
• Una volta creata e confermata una regione, i risultati della misurazione
• adattarsi alle nuove dimensioni dell'immagine. Le regioni possono essere ridimensionate e spostate
• per consentire la selezione di una regione di interesse o cancellata ripristinando completamente
• l'immagine originale.
• Le mappe delle texture sullo schermo mostrano la buccia d'arancia, l'increspatura e i difetti di superficie con dettagli incredibili
• Le misurazioni oggettive possono essere visualizzate in unità SI tracciabili o scale di settore selezionate

• Dati e risultati sono pienamente compatibili con altre tecniche analitiche e software di terze parti
• Il software opzionale consente analisi e reportistica sofisticate di texture/difetti

Software di lettura Ondulo

Il software del lettore Rhopoint Ondulo offre analisi e reportistica avanzata dei dati.

È possibile identificare, mappare e quantificare effetti di superficie come consistenza, planarità, numero, dimensione e forma dei difetti locali

Profilo di curvatura

È possibile caratterizzare i profili di curvatura, pendenza o altitudine

vista 3D

YY sezione trasversale

Sezione trasversale XX

La funzionalità di trascinamento della selezione semplifica il trasferimento di immagini e dati su Microsoft Word per la creazione di report.

• La funzione di visualizzazione su schermo flessibile consente la visualizzazione di scorecard singole, doppie o 3D
• La vista 3D consente la rotazione dell'intera superficie e le viste in sezione trasversale X/Y
• La doppia visualizzazione consente il confronto delle schede dei risultati registrati
• Scala dimensionata in una o nell'altra curvatura (m -1) µm

Specifiche tecniche

• Display: touchscreen a colori TFT VGA da 6,5 pollici
• Fotocamera: 1.3 megapixel, risoluzione immagine 1296 x 966
• Area di misurazione: 79 mm x 57 mm
• Risoluzione laterale: 75µm
• Archiviazione dati: Compact Flash 6 GB - 200 letture
• Potenza: batteria agli ioni di litio da 4800 mAH / 4-8 ore di utilizzo / carica
• Peso: 3.0Kg
• Dimensioni: A - 200 mm, L - 218 mm, P - 250 mm
• Meglio di 1%
• Riproducibilità: migliore di 2%
