محلل السطح Optimap

محلل السطح Optimap من أجل:

  • رسم خريطة وقياس جودة السطح
  • حدد العيوب مثل قشر البرتقال والتموج و DOI
  • النتائج المعروضة في وحدات متوافقة مع الصناعة (K ، Ka ، Kb ، Kc ، Kd ، Ke)
Contactez-nous

CONTACT

SOCIETE

الوصف

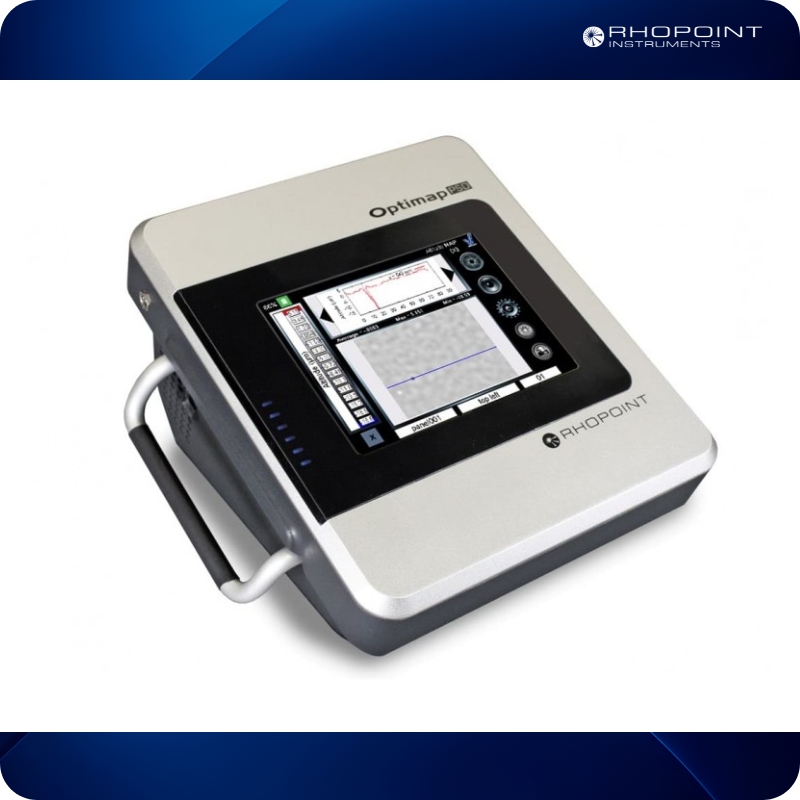

محلل السطح Optimap

يتيح الحل الفريد لفحص السطح القياس والتحليل السريع للمناطق الكبيرة لجميع أنواع الأسطح المطلية أو غير المطلية.

تتضمن الوظائف القوية التي تظهر على الشاشة تصورًا مقطعيًا يسمح باكتشاف وتوصيف المخالفات السطحية الشائعة ، بما في ذلك العيوب والتموج.

في مراقبة الجودة ، لا تزال طرق تقييم السطح الرديئة شائعة. العديد من الأساليب تفتقر إلى التعريف ، وتستغرق وقتًا ، وتكون ذاتية. يطالب المستهلكون المعاصرون بمنتجات عالية الجودة مع تشطيبات سطحية متسقة وخالية من العيوب.

يوفر استخدام Optimap2 حلاً فريدًا لتحديات القياس هذه من خلال توفير بيانات قابلة للقياس الكمي للتحكم في الإنتاج بشكل أفضل.

يتم استخدام نسيج السطح لتحديد العيوب المرئية مثل قشر البرتقال والتموج وقضايا DOI. يمكن استخدامه أيضًا لتحديد العيوب المحلية مثل:

قشر البرتقال :

Optimap 2 zeste d'orange

فرط الرش

Surpulvérisation Optimap 2

الادراج

Optimap 2 Inclusions

بثور

Optimap 2 Blister

تقطر

Optimap 2 Affaissement

في عملية واحدة سريعة ، يقوم Optimap ™ 2 بتخطيط تضاريس سطح الاختبار وعرض العيوب والملمس بتفاصيل مذهلة. تتم معالجة المعلومات المعينة في قياسات سطح موضوعية يمكن استخدامها للتحكم الفعال في جودة المنتج. يمكن مقارنة هذا المنتج بـ Wavescan DOI.

كيف تعمل؟

يمكن تشغيل Optimap 2 بالبطارية أو بالتيار الكهربائي وهو مناسب للاستخدام في المختبر أو المصنع. يعمل من خلال شاشة لمس سهلة الاستخدام ويحتوي على نظام ملفات متكامل يسمح بتخزين القياسات في بنية منظمة.

يمكن لجهاز Optimap 2 قياس معظم الأسطح ، من المطفأ للغاية إلى اللمسات النهائية المرآة.

عند بدء القياس ، تعرض الشاشة المستهدفة الداخلية سلسلة من الهوامش البصرية. تنعكس هذه الحواف على سطح العينة ويتم التقاطها بواسطة الكاميرا. وقت الاستحواذ النموذجي هو

باستخدام تقنية تسمى قياس انحراف الخطوة PHASE ، تقوم الأداة بإنشاء خريطة ثلاثية الأبعاد لسطح العينة. وقت الحوسبة النموذجي هو

مقياس الخريطة هو (m-1 انحناءات). تمثل خريطة الانحناء نظرة مبالغ فيها لكيفية إدراك العين لجودة السطح وعيوبه


يمكن تصفية النتائج لمحاكاة مسافات المشاهدة المختلفة من:

Ta: نسيج عالي التردد مرئي على بعد أقل من 1 متر حتى Te: تموج مرئي على بعد 3 أمتار من السطح.

يمكن عرض النتائج على هيئة نسيج متوافق مع أدوات قياس الانحناء أو التموج الأخرى ، وهو قياس يمكن تتبعه بـ m-1

يمكن تكبير الخرائط وتحريكها لإظهار عيوب الدقة العالية. يمكن إرسال النتائج المسجلة إلى البرنامج لمزيد من التحليل.


صفات

  • يتميز Optimap ™ 2 بالقوة والدقة ، وهو مناسب لعمليات الفحص في المختبرات أو المصانع أو في الموقع.
  • تعني بوابة القياس ذات اللمسة الناعمة أنه يمكن استخدام الأداة بأمان على الأسطح عالية الجودة.
  • لا توجد حركة مطلوبة أثناء القياس
  • يمكن تقييم عيوب النسيج والسطح على مجموعة متنوعة من الأسطح: الأسطح شبه غير اللامعة إلى المرايا المصقولة والأجزاء الصغيرة والأجزاء المنحنية
  • يتم تعيين مساحة كبيرة في جولة واحدة (79 مم × 57 مم) ، بما يصل إلى 100 مرة أكثر تمثيلا من أدوات تحليل النسيج الأخرى
  • يمكن إنشاء مجموعة متنوعة من المناطق ذات الأشكال المختلفة بنشاط على صورة الشاشة ، مما يجعل من الممكن تضمين أو استبعاد مناطق داخل المنطقة أو خارجها.
  • هذه الوظيفة المتقدمة مفيدة للأسطح ذات الأشكال المعقدة حيث تقع المناطق خارج مجال رؤية الجهاز.
  • بمجرد إنشاء المنطقة وتأكيدها ، تظهر نتائج القياس
  • التكيف مع الأبعاد الجديدة للصورة. يمكن تغيير حجم المناطق ونقلها
  • للسماح بتحديد منطقة الاهتمام أو حذفها عن طريق الاستعادة الكاملة
  • الصورة الأصلية.
  • تُظهر خرائط النسيج التي تظهر على الشاشة قشر البرتقال والتموج وعيوب السطح بتفاصيل مذهلة
  • يمكن عرض القياسات الموضوعية في وحدات SI يمكن تتبعها أو مقاييس صناعية مختارة


  • تتوافق البيانات والنتائج تمامًا مع التقنيات التحليلية الأخرى وبرامج الطرف الثالث
  • يتيح البرنامج الاختياري تحليل الملمس / العيب وإعداد التقارير

برنامج قراءة Ondulo

يقدم برنامج قارئ Rhopoint Ondulo تحليلًا متقدمًا للبيانات وإعداد التقارير.

يمكن تحديد التأثيرات السطحية مثل الملمس ، والتسطيح ، وعدد وحجم وشكل العيوب المحلية ، ورسم خرائط لها وتحديد كميتها

الملف الشخصي الانحناء

profil de courbure ondulo

يتغيرالطول الموجي (مم)انحناء (م -1 )
ك0.1 - 30.32،246
كا0.1 - 0.31،526
كيلو بايت0.3 - 1.01.217
كيه سي1.0 - 3.00.390
ك3.0 - 10.00.446
كه10.0 - 30.0

0.199

يمكن تمييز ملامح الانحناء أو المنحدر أو الارتفاع

exemple d'analyse de défaut ondulo

عرض ثلاثي الأبعاد

Vue 3D du profil de courbure

المقطع العرضي YY

Coupe transversale à travers YY

المقطع العرضي XX

Coupe transversale à travers XX

تسهل ميزة السحب والإفلات نقل الصور والبيانات إلى Microsoft Word لإعداد التقارير.

  • تتيح وظيفة العرض المرنة على الشاشة عرض بطاقات قياس فردية أو ثنائية أو ثلاثية الأبعاد
  • يسمح العرض ثلاثي الأبعاد بالتدوير الكامل للسطح وعرض المقطع العرضي X / Y
  • يسمح العرض المزدوج بمقارنة بطاقات النتائج المسجلة
  • المقياس ذو أبعاد في واحد أو آخر من الانحناء (م -1) ميكرومتر

المواصفات التقنية

الطول الموجي (مم)الانحناء (م -1)
ك0.1 - 30.32،246
كا0.1 - 0.31،526
كيلو بايت0.3 - 1.01.217
كيه سي1.0 - 3.00.39
ك3.0 - 10.00.446
كه10.0 - 30.00.199
  • الشاشة: شاشة ملونة تعمل باللمس مقاس 6.5 بوصة VGA TFT
  • الكاميرا: 1.3 ميجا بكسل ، دقة الصورة 1296 × 966
  • منطقة القياس: 79 مم × 57 مم
  • القرار الجانبي: 75 ميكرومتر
  • تخزين البيانات: فلاش مضغوط 6 جيجابايت - 200 قراءة
  • الطاقة: 4800 مللي أمبير بطارية ليثيوم أيون / 4-8 ساعات استخدام / شحن
  • الوزن: 3.0 كجم
  • الأبعاد: H - 200 مم ، W - 218 مم ، P - 250 مم
  • أفضل من 1%
  • القابلية للتكاثر: أفضل من 2%
