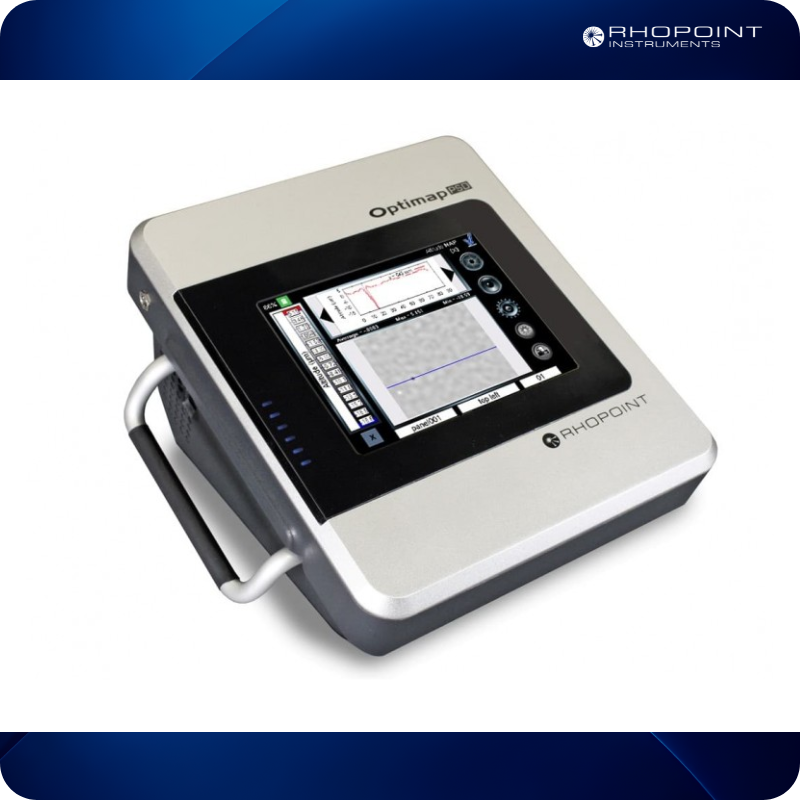

Optimap oppervlakte-analysator

De unieke oplossing voor oppervlakte-inspectie maakt snelle meting en analyse van grote oppervlakken van alle soorten gecoate of ongecoate oppervlakken mogelijk.

Krachtige functionaliteit op het scherm omvat visualisatie van dwarsdoorsneden die detectie en karakterisering van veelvoorkomende oppervlakte-onregelmatigheden mogelijk maakt, inclusief gebreken en rimpels.

Bij kwaliteitscontrole zijn inferieure oppervlakte-evaluatiemethoden nog steeds gemeengoed. Veel methoden missen definitie, kosten tijd en zijn subjectief. Moderne consumenten eisen producten van hoge kwaliteit met consistente oppervlakteafwerkingen die vrij zijn van gebreken.

Het gebruik van Optimap2 biedt een unieke oplossing voor deze meetuitdagingen door kwantificeerbare gegevens te leveren voor een betere productiecontrole.

Oppervlaktetextuur wordt gebruikt om zichtbare gebreken zoals sinaasappelschil, rimpels en DOI-problemen te kwantificeren. Het kan ook worden gebruikt om lokale fouten te identificeren, zoals:

Sinaasappelschil :

Overspray

insluitsels

Blaren

Druppels

In één snelle handeling brengt de Optimap ™ 2 de topografie van een testoppervlak in kaart, waarbij defecten en textuur in ongelooflijk detail worden weergegeven. De in kaart gebrachte informatie wordt verwerkt tot objectieve oppervlaktemetingen die kunnen worden gebruikt om de productkwaliteit effectief te controleren. Dit product is te vergelijken met de Wavescan DOI.

Hoe het werkt?

De Optimap 2 kan op batterij of netstroom werken en is geschikt voor laboratorium- of fabrieksgebruik. Het werkt via een intuïtief touchscreen en heeft een geïntegreerd bestandssysteem waarmee metingen in een georganiseerde structuur kunnen worden opgeslagen.

De Optimap 2 kan de meeste oppervlakken meten, van ultramat tot spiegelafwerking.

Wanneer een meting wordt gestart, toont een intern doelscherm een reeks optische randen. Deze randen worden weerspiegeld in het oppervlak van het monster en vastgelegd door een camera. Typische acquisitietijd is:

Met behulp van een techniek die PHASE-stapdeflectometrie wordt genoemd, maakt het instrument een 3D-kaart van het monsteroppervlak. Typische rekentijd is

De schaal van de kaart is (m-1 krommingen). De krommingskaart geeft een overdreven beeld van hoe het oog de oppervlaktekwaliteit en defecten waarneemt

De resultaten kunnen worden gefilterd om verschillende kijkafstanden te simuleren van:

Ta: hoogfrequente textuur zichtbaar op minder dan 1 m tot Te: rimpel zichtbaar op 3 m van het oppervlak.

Resultaten kunnen worden weergegeven als een textuur die compatibel is met andere rimpel- of krommingsmeetinstrumenten, een m-1 traceerbare meting

Kaarten kunnen worden vergroot en gepaneerd om defecten in hoge resolutie weer te geven. De geregistreerde resultaten kunnen voor verdere analyse naar de software worden verzonden.

Kenmerken

• Robuust en nauwkeurig, de Optimap ™ 2 is geschikt voor laboratorium-, fabrieks- of inspecties ter plaatse.
• Dankzij het soft-touch meetportaal kan het instrument veilig worden gebruikt op oppervlakken van de hoogste kwaliteit.
• Geen beweging nodig tijdens meting
• Textuur- en oppervlaktedefecten kunnen worden beoordeeld op een breed scala aan oppervlakken: halfmatte oppervlakken tot gepolijste spiegels, kleine onderdelen en gebogen onderdelen
• Een groot gebied wordt in één enkele run in kaart gebracht (79 mm x 57 mm), tot 100 keer representatiever dan andere textuuranalyse-instrumenten
• Een verscheidenheid aan regio's met verschillende vormen kan actief op het schermbeeld worden gemaakt, waardoor het mogelijk is om gebieden binnen of buiten de regio op te nemen of uit te sluiten.
• Deze geavanceerde functionaliteit is handig voor oppervlakken met complexe vormen waar gebieden buiten het gezichtsveld van het instrument vallen.
• Zodra een regio is aangemaakt en bevestigd, worden de meetresultaten
• aanpassen aan de nieuwe afmetingen van de afbeelding. De grootte van regio's kan worden gewijzigd en verplaatst
• om de selectie van een interessegebied toe te staan of te verwijderen door volledig te herstellen
• het originele beeld.
• Textuurkaarten op het scherm tonen sinaasappelschil, rimpeling en oppervlaktefouten in ongelooflijk detail
• Objectieve metingen kunnen worden weergegeven in traceerbare SI-eenheden of geselecteerde industriële schalen

• Gegevens en resultaten zijn volledig compatibel met andere analytische technieken en software van derden
• Optionele software maakt geavanceerde analyse en rapportage van textuur/defecten mogelijk

Ondulo-leessoftware

Rhopoint Ondulo-lezersoftware biedt geavanceerde gegevensanalyse en rapportage.

Oppervlakte-effecten zoals textuur, vlakheid, aantal, grootte en vorm van lokale defecten kunnen worden geïdentificeerd, in kaart gebracht en gekwantificeerd

Kromming profiel

Kromming-, hellings- of hoogteprofielen kunnen worden gekarakteriseerd

3D-weergave

YY dwarsdoorsnede

Doorsnede XX

De functie voor slepen en neerzetten maakt het gemakkelijk om afbeeldingen en gegevens over te brengen naar Microsoft Word voor rapportage.

• Flexibele weergavefunctie op het scherm maakt weergave van enkele, dubbele of 3D-scorekaarten mogelijk
• 3D-weergave maakt rotatie van het volledige oppervlak en weergaven van X / Y-dwarsdoorsneden mogelijk
• Dubbele weergave maakt vergelijking van geregistreerde resultatenkaarten mogelijk
• Schaal gedimensioneerd in de ene of de andere kromming (m -1) µm

Technische specificaties

• Display: 6,5 inch VGA TFT-kleurenaanraakscherm
• Camera: 1,3 megapixels, 1296 x 966 beeldresolutie
• Meetgebied: 79 mm x 57 mm
• Laterale resolutie: 75 µm
• Gegevensopslag: Compact Flash 6 GB - 200 leest
• Vermogen: 4800 mAh lithium-ionbatterij / 4-8 uur gebruik / opladen
• Gewicht: 3.0Kg
• Afmetingen: H - 200 mm, B - 218 mm, P - 250 mm
• Beter dan 1%
• Reproduceerbaarheid: Beter dan 2%
