Guide de choix de sondes pour mesureur d'épaisseur PosiTector 6000

Le mesureur d'épaisseur PosiTector 6000 est composé d'un boîtier de mesure sur lequel va être connecté une sonde.

Il existe différents types de sondes interchangeables :

• Sondes PosiTector 6000 : sondes de mesure d'épaisseur de revêtements sur supports métalliques.
• Sondes PosiTector 200 : sondes de mesure d'épaisseur de revêtements sur supports non métalliques.
• Sondes PosiTector UTG : sondes de mesure d'épaisseur de matière (épaisseur de paroi)
• Sondes PosiTector SPG : sondes de mesure de profondeur de profil
• Sondes PosiTector RTR : sondes de lecture de ruban Press O film (ruban testex)
• Sondes PosiTector DPM : sondes de mesure de Température - Hygrométrie - Point de Rosée
• Sondes PosiTector IRT : sondes de mesure de Température par Infrarouge
• Sondes PosiTector SST : sondes de mesure des sels solubles suivant la méthode de Bresle
• Sondes PosiTector SHD : sondes de mesure de dureté Shore A ou Shore D
• Sondes PosiTector BHI : sondes de mesure de dureté Barcol

Il existe deux types de boîtier PosiTector :

Les caractéristiques communes sont :

• Boîtier étanche et résistant avec écran LCD rétroéclairé.
• Menu en français à navigation simple.
• Calibration possible en 1 ou 2 points.
• Affichage en continu des statistiques (nb de mesures, moyenne, écart-type, valeur mini et maxi).
• Transfert des données via port USB en connexion PC directe (page html) ou par le logiciel Posisoft en téléchargement gratuit ou bien par connexion CloudTM
• Livré avec sacoche en nylon, étui de protection antichoc avec clip ceinture, film de protection d’écran, câble USB, 3 piles AAA et mode d’emploi en français.
• Garantie 2 ans.

- Boîtier Standard (1):

• Mémoire de 250 valeurs en 1 seul lot.
• Attention : le boîtier standard requiert un transfert des mesures sur PC avant tout changement de sonde.

- Boîtier Avancé (3) :

Affichage graphique en temps réel, insertion de photos.

• Mode scan (lecture continue sans relever la sonde).
• Mémorisation de différents ajustements d’étalonnage selon les supports.
• Limites mini/maxi personnalisables.
• Aide en ligne.
• Mémoire de 100 000 mesures répartissables en 1000 lots et sous lots renommables.
• Possibilité de nommer et d’annoter les mesures depuis le clavier alphanumérique.
• Transfert de données par USB, Bluetooth ou Wifi (PC, Smartphones ou tablettes ou imprimante).
• Téléchargement automatique des mises à jour du logiciel.

Détail des sondes pour mesureur d'épaisseur Positector 6000

Les sondes de mesure d'épaisseur de revêtements sur supports métalliques existent en

• Sonde déportée (référence se terminant par S) : La sonde est raccordée au boîtier de mesure PosiTector par un câble
• Sonde compacte : La sonde est directement raccordée à l'appareil

Les sondes existent pour

• Mesure sur support ferreux uniquement (référence avec un F)

Ces sondes utilisent la technologie d'induction magnétique et permettent la mesure de revêtements non magnétiques sur support ferreux (fer blanc, acier, fonte...)

• Mesure sur support non ferreux uniquement (référence avec un N)

Ces sondes utilisent la technologie de courant de Foucault et permettent la mesure de revêtements non conducteurs sur support métalliques non ferreux (aluminium, cuivre, titane...)

• Mesure sur tous métaux (référence avec FN)

Ces sondes combinent les deux technologies d'induction magnétique et de courant de Foucault.

Une sonde FN sera une sonde tous métaux compacte, une sonde FNS sera une sondes tous métaux déportée

Un boîtier standard + sonde FNS = PosiTector 6000 FNS1

Un boîtier avancé + sonde FNS = PosiTector 6000 FNS3

Ces différentes sondes vont se décliner dans différentes géométrie: standard, micro-sondes, sondes coudées à 45 ou 90°, sondes utilisation extrême...

Mais également en différentes gammes d'épaisseurs allant par exemple de 0 à 625 microns et allant de 0 à 63 mm (voir tableau ci dessous)

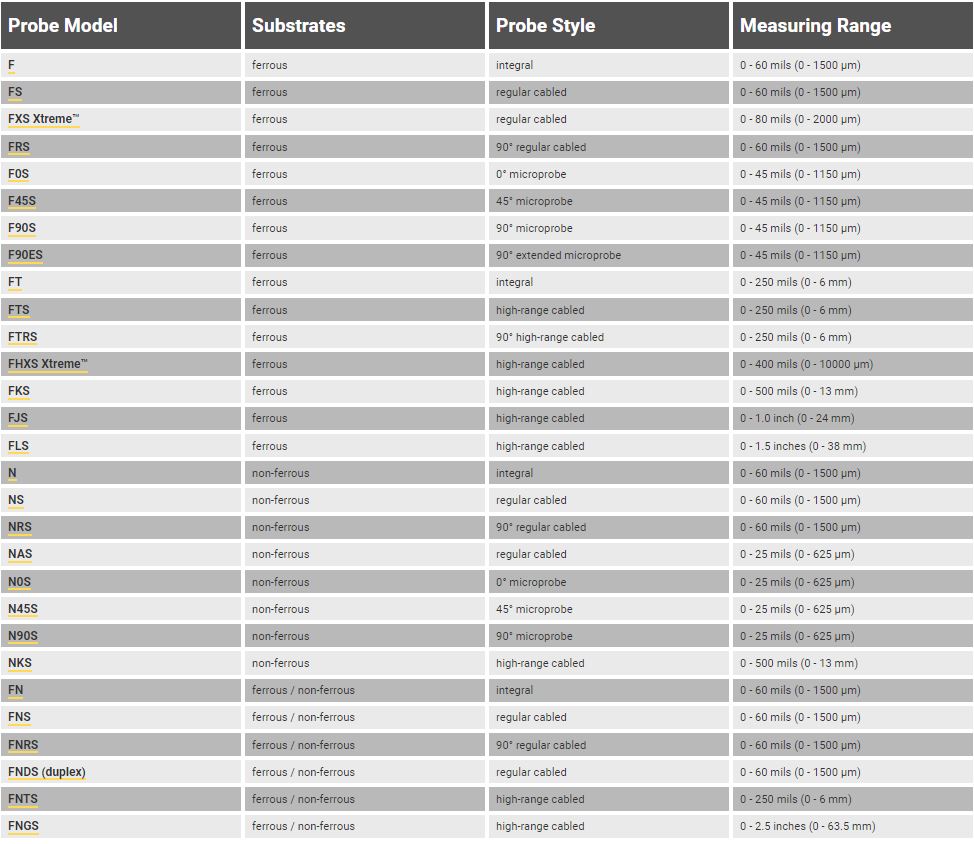

Tableau récapitulatif:

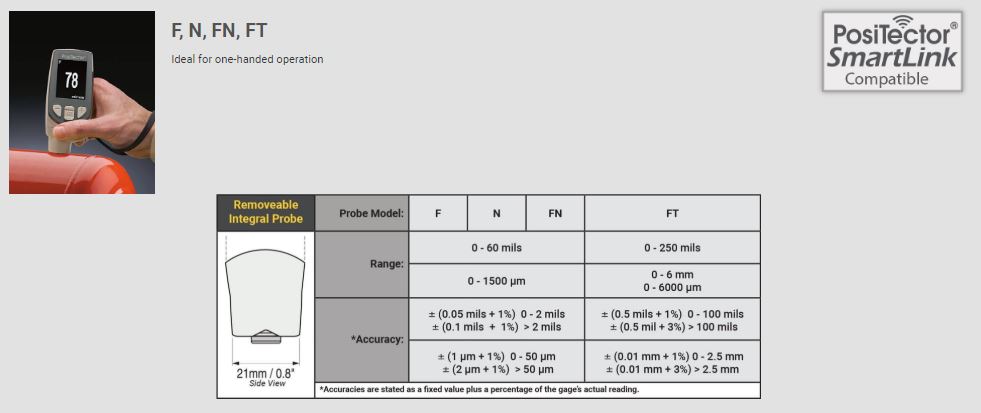

Sondes compactes:

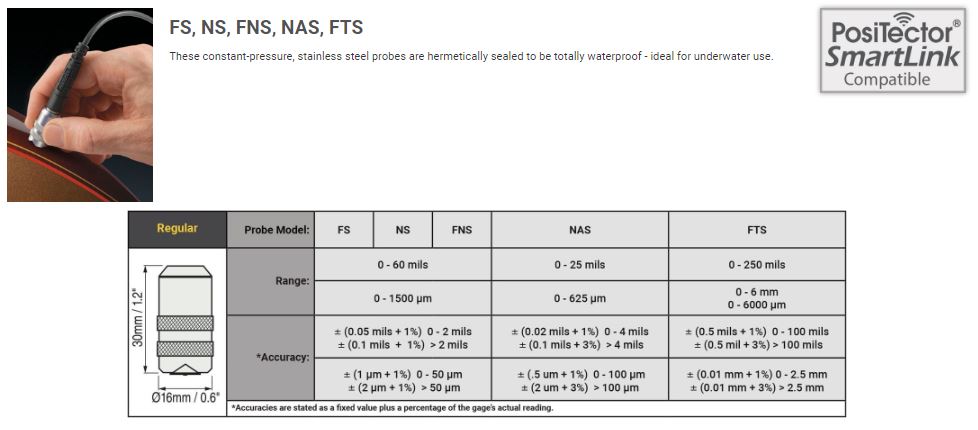

Sondes déportées standard

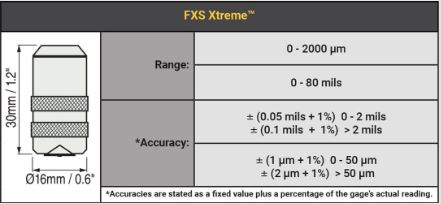

Sonde FXS Extrême

Conçue pour les applications extrêmes à chaud. La sonde FXS Xtreme ™ présente une face d'usure en alumine renforcée à la zircone améliorée et un nouveau câble en acier tressé, ce qui la rend idéale pour les conditions difficiles et la mesure continue sur des surfaces chaudes jusqu'à 250 ° C (500 ° F).

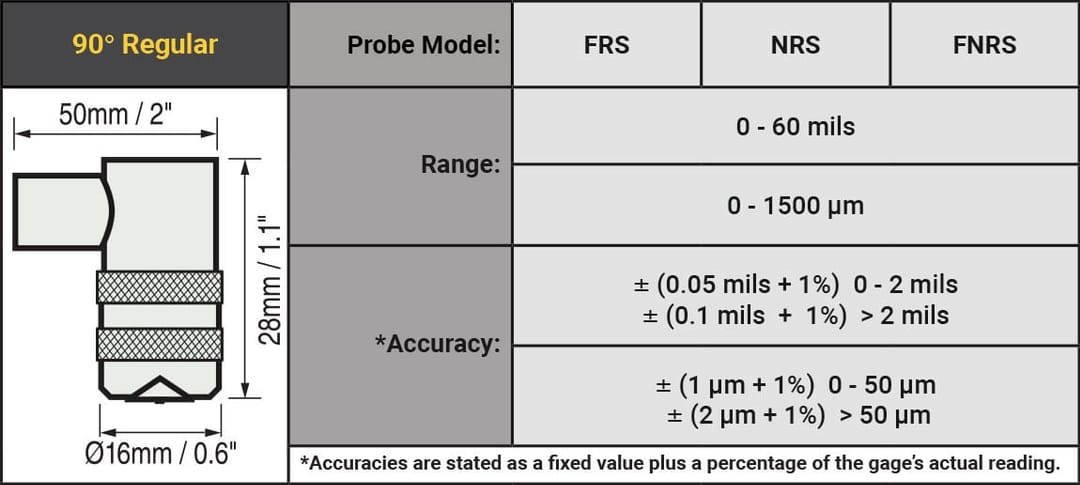

Sondes dimensions standard coudées à 90°

Sonde à angle droit pour mesurer dans les zones de faible hauteur libre. Ces sondes en acier inoxydable à pression constante sont hermétiquement scellées pour être totalement étanches - idéales pour une utilisation sous l'eau.

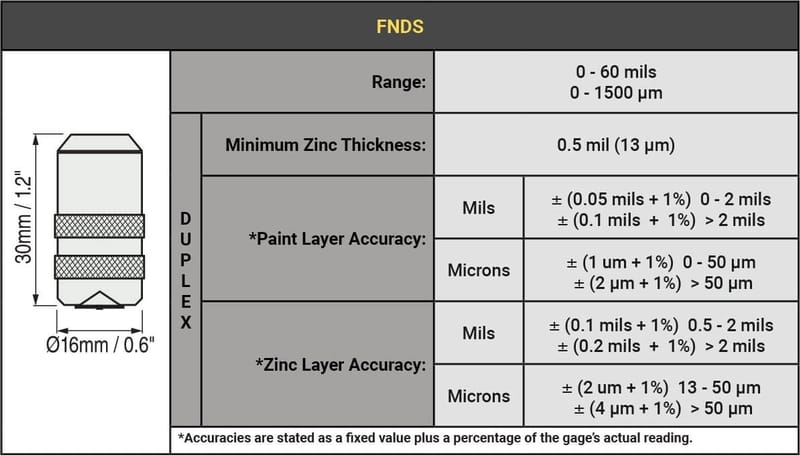

Sonde FNDS Duplex

La sonde PosiTector 6000 FNDS mesure les épaisseurs individuelles de la peinture et des couches de zinc dans un système de revêtement duplex avec une seule lecture. Les systèmes de revêtement duplex utilisent une combinaison de deux systèmes de protection contre la corrosion - généralement un revêtement de peinture ou de poudre sur de l'acier galvanisé (métallisation à chaud, électro ou au zinc). La protection contre la corrosion qui en résulte est supérieure à l'un ou l'autre système de protection utilisé indépendamment. En mode duplex, le PosiTector 6000 FNDS utilise simultanément les principes magnétique (ferreux) et à courants de Foucault (non ferreux) pour calculer et afficher les épaisseurs individuelles de peinture et de couche de zinc. Le principe magnétique est utilisé pour mesurer l'épaisseur combinée peinture / zinc sur le substrat ferreux, et le principe des courants de Foucault est utilisé pour mesurer l'épaisseur de la peinture sur le revêtement de zinc non ferreux. L'épaisseur de zinc est calculée en soustrayant l'épaisseur de peinture de la mesure combinée peinture / épaisseur de zinc.

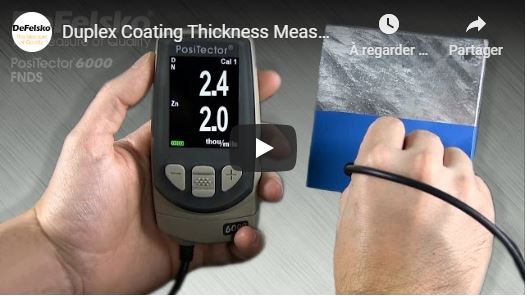

Vidéo de démonstration sonde FNDS:

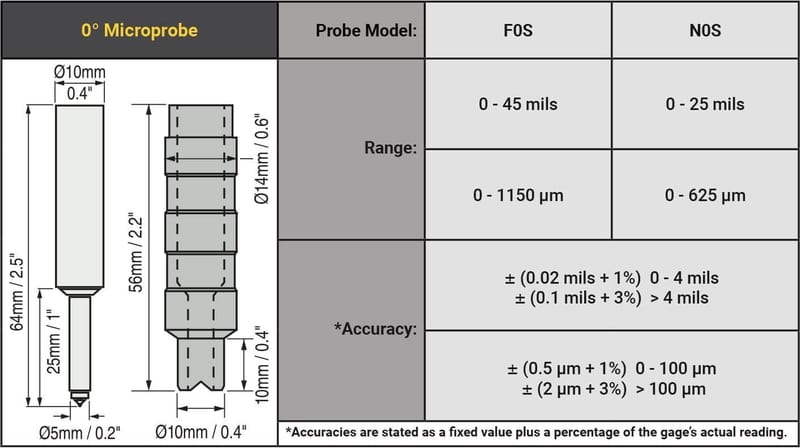

Micro sondes droites F0S ou N0S :

Avec notre plus petite pointe de mesure et la meilleure précision de couche mince, cet instrument est idéal pour mesurer sur de petites pièces, des zones difficiles à atteindre ou près des bords. Les microsondes F0S et N0S droites ont un adaptateur à dégagement rapide qui en fait des sondes à pression constante pour l'alignement sur les petites pièces plates ou courbes. Cet adaptateur est maintenu en place par un ressort. Si le manchon n'est pas nécessaire, retirez-le simplement de la sonde.

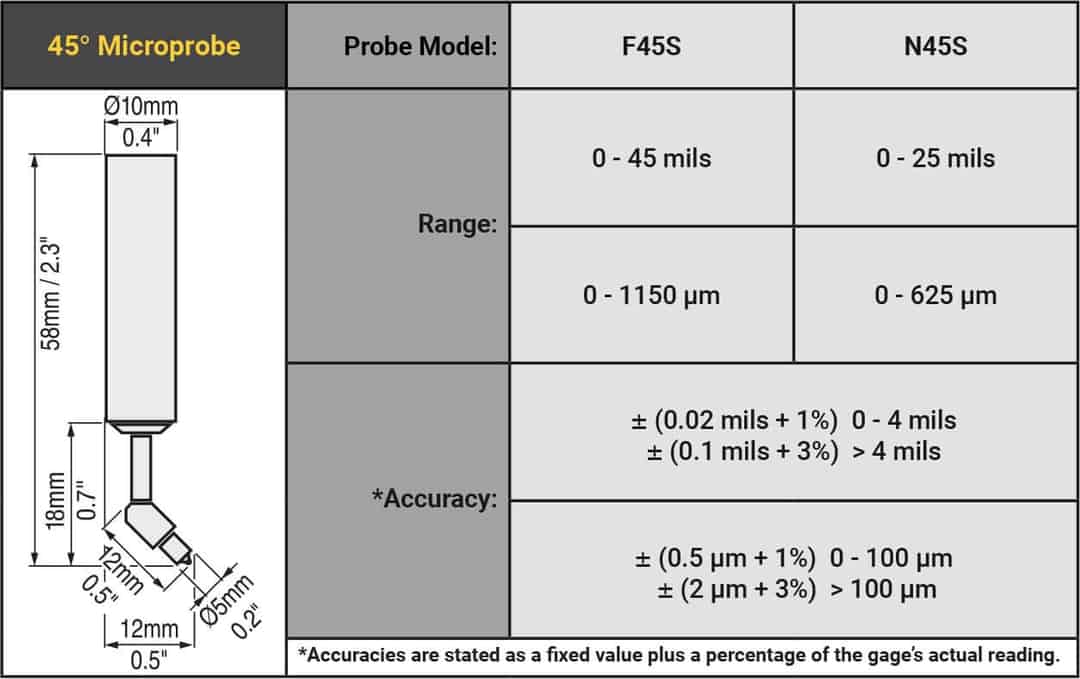

Micro sondes F45S ou N45S coudées à 45°:

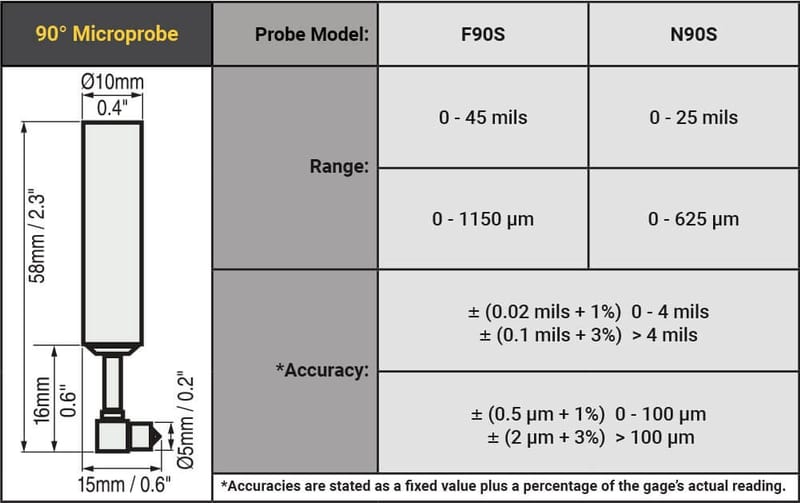

Micro sondes F90S ou N90S coudées à 90°:

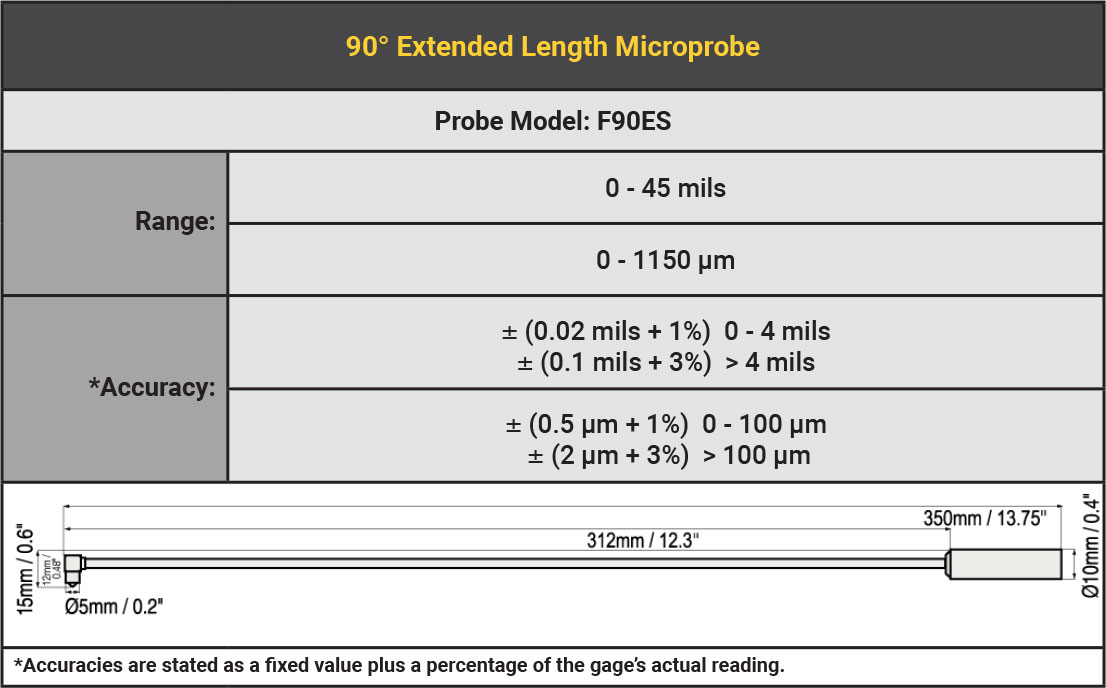

Micro sonde coudée à 90° à longue distance:

Sonde allongée à angle droit (350 mm / 13,75 ") pour mesurer dans des zones de faible hauteur libre.

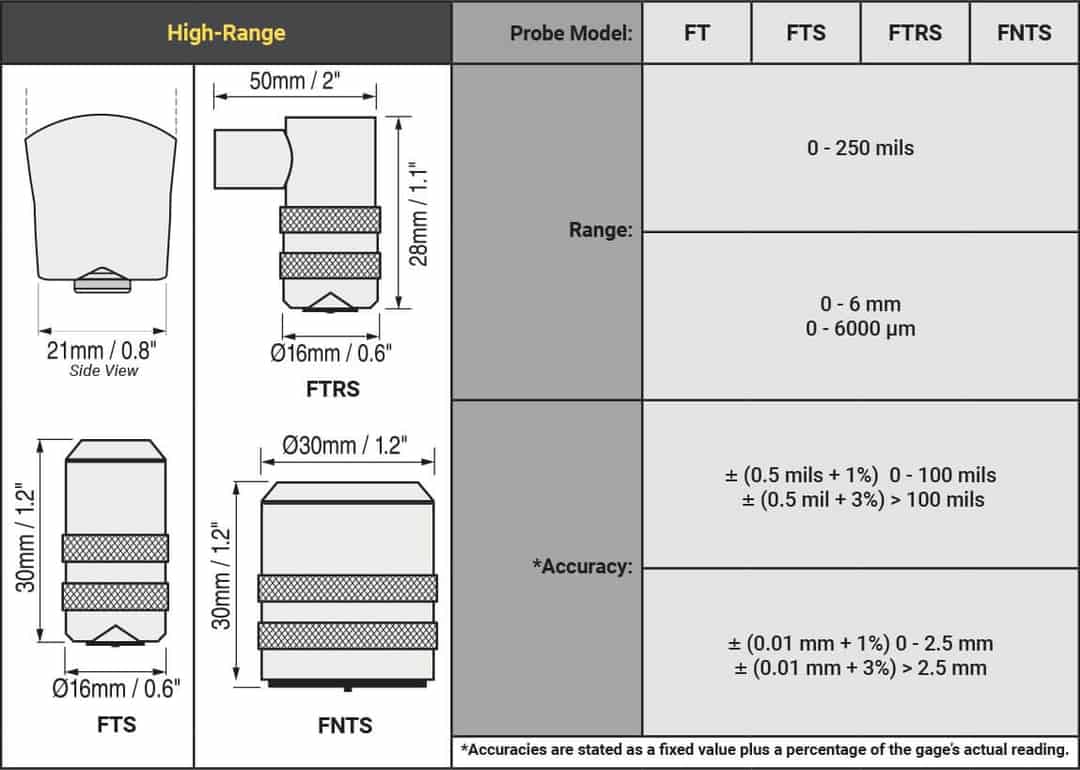

Sondes fortes épaisseurs :

FT, FTS, FTRS, FNTS : Idéal pour les revêtements protecteurs épais tels que l'époxy, le caoutchouc, les revêtements en béton, l'ignifugation intumescente et plus encore.

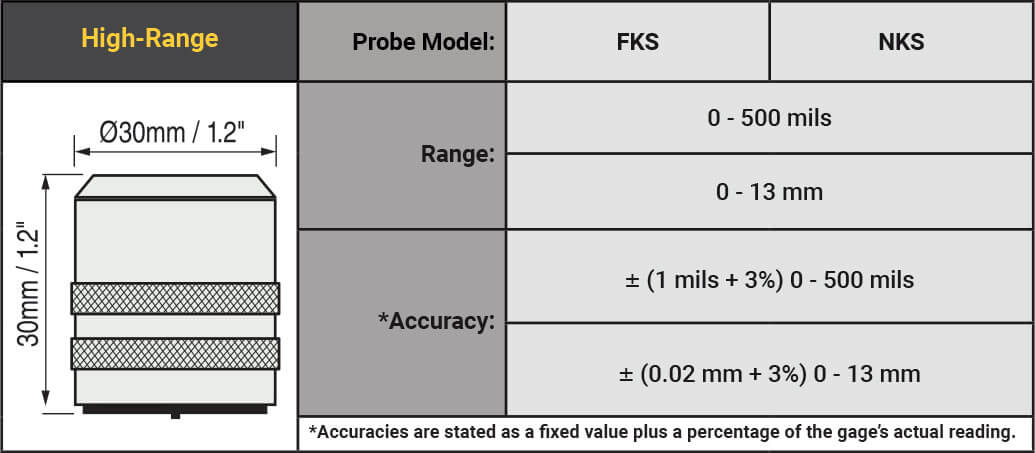

FKS, NKS : sondes haut de gamme Idéal pour les revêtements protecteurs épais tels que l'époxy, le caoutchouc, les revêtements en béton, l'ignifugation intumescente et plus encore.

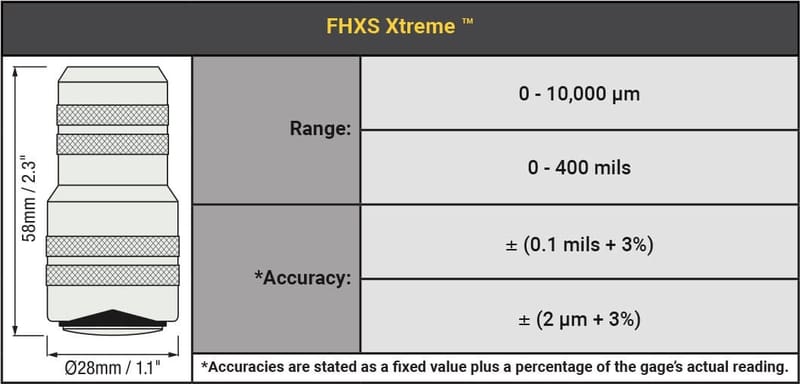

FHXS Xtreme : Mesure les revêtements non conducteurs sur des substrats en acier. Sonde FHXS Xtreme ™ avec face d'usure en alumine et câble tressé pour surfaces chaudes ou rugueuses. Surfaces chaudes jusqu'à 250 ° C (500 ° F).

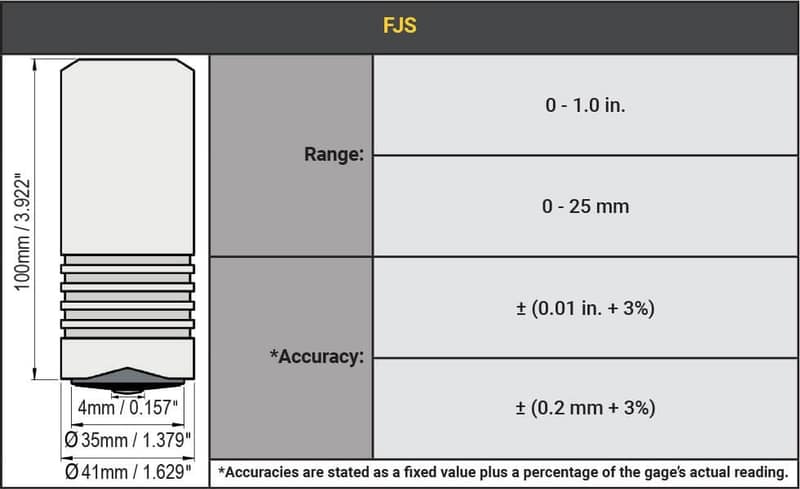

FJS : Idéal pour mesurer les époxydes épais, les caoutchoucs, l'ignifugation et autres revêtements protecteurs épais appliqués à l'acier. Conception légère et ergonomique - 66% plus petite que les sondes comparables La sonde électromagnétique est moins sensible aux effets de la rugosité, de la courbure, du matériau et de l'alliage du substrat

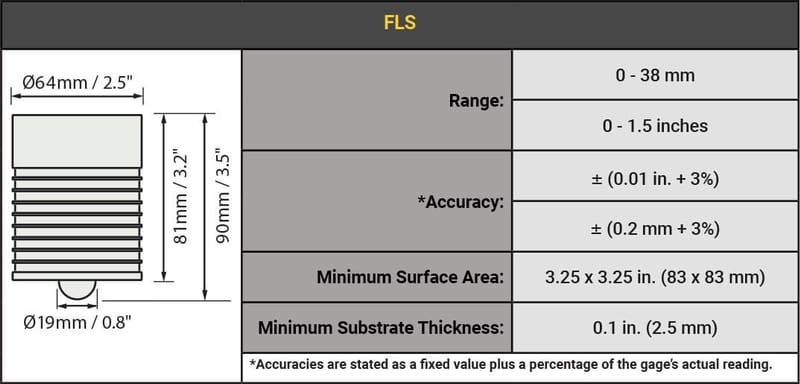

FLS:

Mesure la peinture intumescente et autres revêtements protecteurs épais sur l'acier. Mesure jusqu'à 38 mm (1,5 pouces) Câble en acier inoxydable tressé - résistant aux plis, à l'usure et aux coupures Comprend un étui rigide et une cale de 19 mm (750 mil)

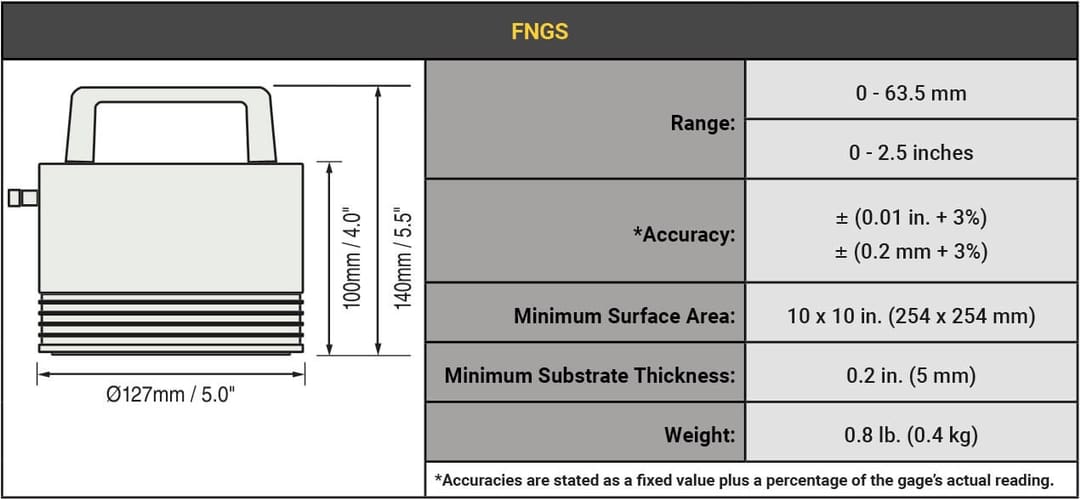

FNGS :

Mesure les revêtements très épais sur TOUS les métaux. Idéal pour mesurer les revêtements de coque de navire et les peintures intumescentes épaisses. Mesure jusqu'à 63,5 mm (2,5 pouces) Mesure les revêtements non conducteurs sur les substrats métalliques ferreux et non ferreux Câble en acier inoxydable tressé - résistant aux plis, à l'usure et aux coupures Face de sonde longue durée et à faible usure pour faciliter le balayage de grandes surfaces Comprend une poignée pour une utilisation facile d'une seule main Comprend un ensemble de normes d'épaisseur de revêtement traçables Comprend une carte d'instructions
