Comment mesurer la rugosité ?

Principe de mesure à l'aide d'un rugosimètre :

Une pointe se déplace sur une longueur définie sur la surface à mesurer et mesure le déplacement du capteur en fonction des irrégularités de surface.

Types de courbes de profil:

Le profil de rugosité correspond au profil profil primaire corrigé des effets d'ondulation

CutOff, nombre de répétitions, longueur d'évaluation

Lors d'un essai, on définit un longueur de déplacement avant et après l'évalution (pré-travel et post-travel)

Une longueur d'évaluation appellée cutoff

et un nombre de répétitions de l'évaluation

Pour de petites pièces:

• Réduire le nombre de « N »
• Enlever ou réduire le pre/post travel
• Ne pas diminuer le « cutoff »

Que devrait-on savoir avant la mesure?

Information obligatoire

• Quelle norme : ANSI, ISO, JIS, DIN, etc.
• Quel filtre à utiliser (se référer à la norme)
• Quels paramètres sont à mesurer: Ra, Rq (Rms), Rt, Rz, Rpk…
• Cutoff et Multiplicateur (N)

Complémentaire

• Force de mesure Angle et rayon du stylus à utiliser
• Filtre additionnel (forme, ligne moyenne, etc.)

Normes :

Filtres :

Quel Cutoff choisir ?

Définitions des paramètres de rugosité :

Ra : Écart moyen arithmétique du profil, Ra (JIS1982) : Déviation de la moyenne arithmétique de rugosité

(JIS1994, JIS2001, ISO1997, ANSI, VDA...)

Ra est la moyenne arithmétique des valeurs absolues des déviations du profil d’évaluation (Yi) à partir de la ligne moyenne.

Pour la norme ANSI, Ra est défini sur toute la longueur d’évaluation

Rq Écart moyen quadratique du profil

(JIS2001, ISO1997, ANSI, VDA...)

Rq est la racine carrée de la moyenne arithmétique des carrés des déviations (Yi) de la ligne moyenne au profil d’évaluation.

Pour la norme ANSI, Rq est défini sur toute la longueur d’évaluation

Rz, Rmax, Ry  : Hauteur maximum du profil

Rz (JIS2001, ISO1997, ANSI, VDA), Rmax (JIS1982), Ry (JIS1994)

Diviser le profil d’évaluation en composantes basés sur la longueur d’échantillonnage. Ensuite, pour chaque composante, obtenir la somme (Zi) du point le plus élevé de la ligne moyenne (Pi) et le point le plus bas de la ligne moyenne (Vi). La moyenne de ces sommes est Rz, Rmax (pour JIS1982), ou Ry (pour JIS1994).

Sommets/pics et vallées/fonds du profil d’évaluation Lorsque le profil d’évaluation contient une ligne moyenne, les parties du profil que se projettent au-dessus de la ligne moyenne sont appelées “sommets”, et les parties du profil qui se projettent en dessous de la ligne moyenne sont appelées “vallées”. Le point le plus élevé de chaque sommet est appelé le “pic”, et le point le plus bas de chaque est appelé “fond”.

Rp : Pic le plus élevé

(JIS2001, ISO1997, ANSI, VDA, Libre), Rpm (ANSI)

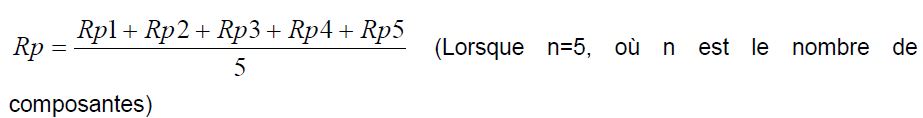

Diviser le profil d’évaluation en composantes basés sur la longueur d’échantillonnage. Ensuite, pour chaque composante, obtenir la distance du point le plus élevé (Rpi) de la ligne moyenne. Rp est la moyenne des valeurs Rpi qui ont été obtenues à partir des composantes.

Rp (ANSI) est défini comme la hauteur de pic maximum sur la longueur d’évaluation.

Rv: Profondeur de creux maximum

(JIS2001, ISO1997, ANSI, VDA, Libre)

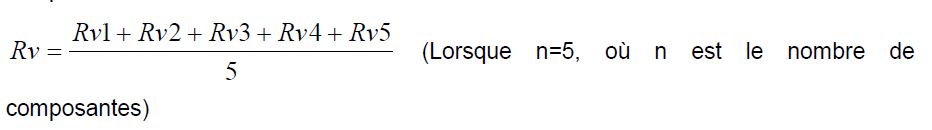

Diviser le profil d’évaluation en composantes basés sur la longueur d’échantillonnage. Ensuite, pour chaque composante, obtenir la distance du point le plus bas (Rvi) de la ligne moyenne. Rv est la moyenne des valeurs Rvi qui ont été obtenues à partir des composantes.

Rv (ANSI) est défini comme la profondeur de fond maximum sur la longueur d’évaluation.

Rt : Rugosité maximum

(JIS2001, ISO1997, ANSI, VDA, Libre)

Rt est la somme de la distance de la ligne moyenne jusqu’au pic le plus élevé et la distance de la ligne moyenne jusqu’au fond le plus profond, pour toute la longueur d’évaluation
