Descriptions, plages et paramètres de mesure des viscosimètres et accessoires Brookfield

Ce document a pour but de procurer à l’utilisateur de viscosimètres Brookfield et de leurs accessoires toutes les informations nécessaires pour réaliser les analyses mathématiques de données de viscosité obtenues à l’aide de nos équipements. Cette section inclut les caractéristiques importantes des mobiles, les plages de mesures et les constantes organisées par produit et présentées sous forme de tableaux. Les viscosimètres et accessoires Brookfield suivants sont traités :

• A.1 Viscosimètre à lecture analogique
• A.2 Viscosimètre/rhéomètre à lecture digitale
• A.3 Viscosimètre/rhéomètre Cône/plan Wells Brookfield
• A.4 Viscosimètre CAP
• A.5 Rhéomètre PVS
• A.6 Mobiles en forme de disque
• A.7 Mobiles cylindriques
• A.8 Système Thermosel
• A.9 Adaptateur faible volume SSA
• A.10 Adaptateur faible viscosité ULA
• A.11 Adaptateur DIN
• A.12 Système helipath
• A.13 Adaptateur à spirale
• A.14 Viscosimètre Krebs

Pouvoirs de torsion calibrés des viscosimètres à lecture analogique et des viscosimètres et rhéomètres à lecture digitale.

LV 673.7 dynes-centimètres (pleine échelle)

RV 7187.0 dynes-centimètres (pleine échelle)

HA 14374.0 dynes-centimètres (pleine échelle)

HB 57496.0 dynes-centimètres (pleine échelle)

Notes :

• Ces valeurs s’appliquent à tous les modèles ayant le même préfixe : LV se réfère aux modèles LVF, LVT, LVTD, LVTCP, LVTDCP, etc.
• Pour les modèles intermédiaires, multipliez la valeur de base du ressort par le multiplicateur figurant dans la désignation du modèle : 5xLVT = 5 x 673.7 = 3368.5 dynes.centimètre (pleine échelle). Les coefficients multiplicateurs s ‘appliquent aussi à tous les facteurs et à toutes les plages de mesure.
• La torsion enregistrée par l’appareil correspond à la lecture du % de l’affichage analogique ou digital multipliée par le pouvoir de torsion pleine échelle du viscosimètre divisé par 100 : Modèle RVT,

lecture 40 ; torsion = (40 x 7187.0)/100 soit torsion = 2874.8 dyne-cm.

Note concernant les expressions utilisées dans cette annexe :

Les constantes de taux de cisaillement (lorsqu’elles sont indiquées) sont des coefficients multiplicateurs à appliquer à la vitesse de rotation (en RPM) afin d’obtenir le taux de cisaillement ( en seconde –1) pour cette vitesse. Ces constantes sont indépendantes du modèle de viscosimètre, de la viscosité du produit et/ou de la température.

Les facteurs de mobiles sont listés comme constantes en rapport avec les vitesses de rotation du mobile. Divisez la constante par la vitesse utilisée pour obtenir le facteur correspondant à la combinaison mobile/vitesse du viscosimètre concerné. Ce facteur est ensuite utilisé comme coefficient multiplicateur pour obtenir la viscosité (en centipoise) à partir de la lecture de % de torsion. Par exemple, le facteur donné pour le mobile LV2 est de 300/N (voir section A.1.4). La vitesse de rotation du mobile (en RPM) est représentée par N. Si la mesure est réalisée à 12 RPM, le facteur à appliquer sera de 300/12 soit 25. Multipliez toutes les mesures de torsion obtenues avec le viscosimètre avec cette combinaison mobile/vitesse par 25 pour obtenir la viscosité en centipoise. Lorsqu’ils sont mentionnés, les diamètres de chambre de mesure représentent les diamètres intérieurs (I.D). Les diamètres des mobiles correspond aux diamètres extérieurs (O.D).

Toutes les dimensions sont indiquées en millimètres et en inchs (entre parenthèses) sauf mention contraire. Assurez-vous d’utiliser les valeurs en millimètres lorsque cela est nécessité par les équations rhéologiques.

Nombre de vitesses et de mobiles des viscosimètres analogiques

Notes :

Les variations de combinaison de vitesses (autres que les combinaisons standards citées ci-dessus) sont identifiées par un suffixe dans l’identification du modèle : le modèle RVT –200 par exemple dispose d’une vitesse maximale de 200 RPM. Toutes les autres vitesses sont dans les mêmes proportions que pour les modèles standards. Les vitesses du modèle RVT-200 sont donc : 200, 100, 40, 20, 10, 5, 2, 1 RPM.

Les spécifications de vitesses s’appliquent à tous les modèles ayant la même désignation principale : le modèle LVT se référe donc aux modèles LVT, LVTD, LVT-CP, LVTDCP, etc. Chacun de ces appareils dispose donc de 8 vitesses comme indiqué pour le modèle LVT.

Veuillez prendre contact avec Labomat Essor pour connaître les disponibilités de modèles spéciaux (pouvoirs de torsion de ressort non standards et/ou combinaisons de vitesses particulières).

Nombre de vitesses et de mobiles des viscosimètres et rhéomètres digitaux

Note: Les viscosimètres RV HA HB sont livrés avec 6 mobiles standards, le mobile numéro 1 est optionnel

Mobiles en forme de disque : description et facteur de conversion

Facteurs de conversion

N = RPM M = 1000

Dimensions

Les dimensions sont en mm (inches). La dimension A est de 115 mm (4.531 inches) pour les mobiles LV. La dimension A est de 133 mm (5.250 inches) pour les mobiles RV/H. La dimension B est de 3.2 mm (0.125 inches) pour tous les mobiles.

Mobiles cylindriques : description et facteur de conversion

Facteurs de conversion et taux de cisaillement

*N = RPM M = 1000 + = mobile en option **Les facteurs sont donnés pour des mesures réalisées sans étrier

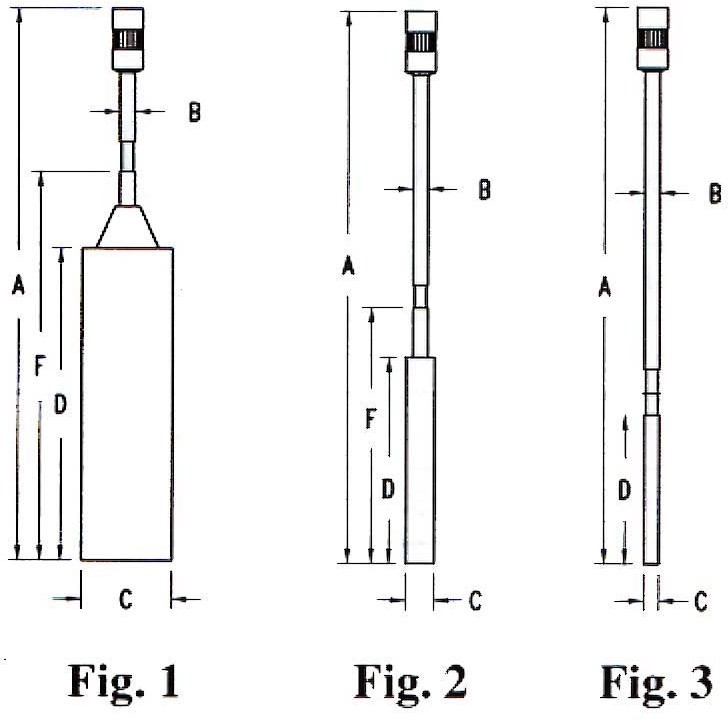

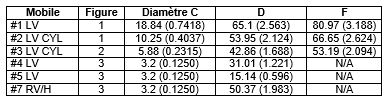

Dimensions

Les dimensions sont en mm (inches). La dimension A est de 115 mm (4.531 inches) pour les mobiles LV. La dimension A est de 133 mm (5.250 inches) pour les mobiles RV/H. La dimension B est de 3.2 mm (0.125 inches) pour tous les mobiles.

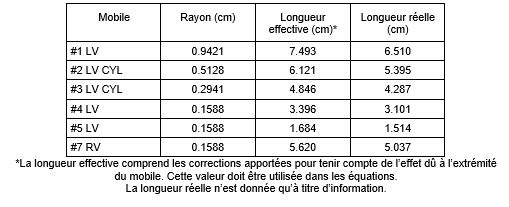

Table des équations des mobiles cylindriques

Mobiles pour viscosimètre cône/plan Wells-Brookfield : description, facteur de conversion et taux de cisaillement

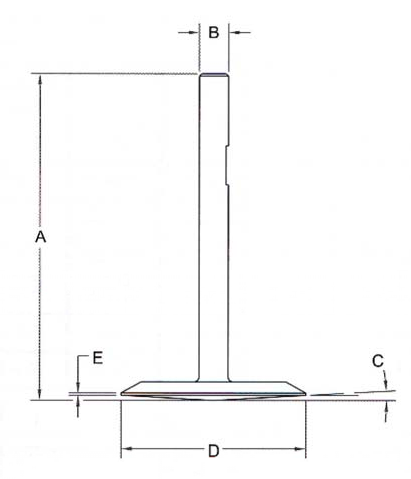

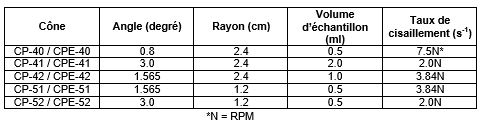

Dimensions des cônes et taux de cisaillement

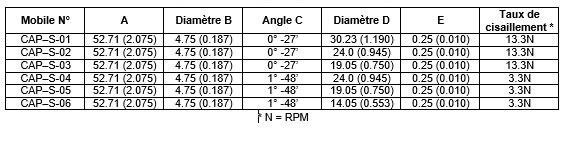

Mobiles pour viscosimètre CAP : description, facteur de conversion et taux de cisaillement

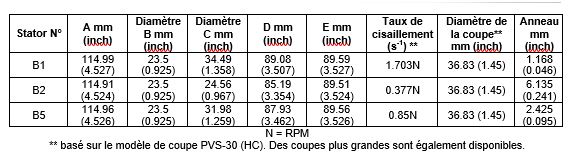

Description du stator du rhéomètre PVS

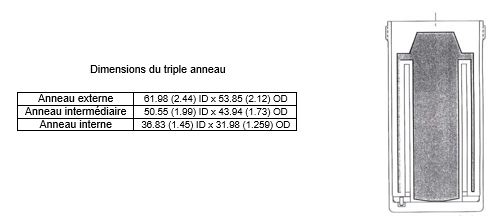

Rhéomètre PVS – Géométrie optionnelle TA5

&
