Mesure des sels solubles conformément aux normes ISO 8502-6 et ISO 8502-9 - la méthode de Bresle

Le testeur de sel soluble PosiTector SST de DeFelsko est le moyen simple, durable et précis de mesurer les tests de contamination par le sel conformément à la norme ISO 8502-6 - la méthode Bresle .

ISO 8502-6:2006 Préparation des subjectiles d'acier avant application de peintures et de produits assimilés — Essais pour apprécier la propreté d'une surface — Partie 6: Extraction des contaminants solubles en vue de l'analyse — Méthode de Bresle

ISO 8502-9:1998 Préparation des subjectiles d'acier avant application de peintures et de produits assimilés — Essais pour apprécier la propreté d'une surface — Partie 9: Méthode in situ pour la détermination des sels solubles dans l'eau par conductimétrie

Cet article donne un aperçu de la méthode Bresle pour mesurer la contamination par le sel, une comparaison des trois différentes options de patch proposées par DeFelsko et explique comment le test est effectué.

Contexte

Avant l'application de revêtements protecteurs, les substrats en acier doivent être soigneusement préparés et nettoyés pour garantir que le revêtement satisfera aux exigences de performance et évitera une défaillance prématurée. Dans le cadre de cette préparation de surface, le nettoyage par projection d'abrasif est couramment utilisé pour éliminer l'oxydation et les revêtements existants de l'acier. Une fois la surface nue en acier exposée, il existe un risque toujours présent de contamination par des sels hydrosolubles qui se produisent naturellement dans un environnement. Les sels solubles ne sont pas visibles à l'œil nu. S'ils sont autorisés à rester sur le substrat en quantités suffisantes, ils peuvent aspirer l'humidité à travers le revêtement, provoquant une défaillance prématurée du revêtement par cloquage ou décollement osmotique. Dans certains cas, le milieu de projection abrasif lui-même peut être contaminé par un matériau soluble dans l'eau (par exemple, des sels de chlorure ou de sulfate) qui est ensuite transféré à la surface de l'acier pendant le nettoyage et peut finalement provoquer des défaillances prématurées du revêtement. ‍

La méthode Bresle

Pour éviter l'apparition prématurée de défaut de revêtement dus à la contamination par le sel, il est essentiel de s'assurer que la quantité de sels solubles présents sur la surface nettoyée par projection ne dépasse pas les niveaux acceptables. Le test des sels hydrosolubles est effectué conformément à la norme ISO 8502-9 . Dans le cadre de cette méthode, l'extraction des contaminants salins solubles pour analyse est effectuée conformément à la norme ISO 8502-6 - la méthode de Bresle .

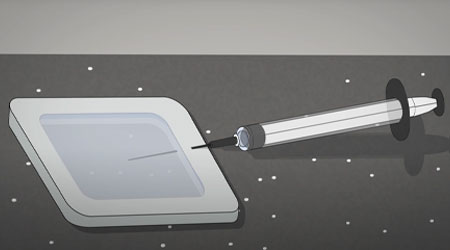

La méthode de Bresle échantillonne une surface par «extraction de surface». En termes simples, cette méthode consiste à placer un volume d'eau dans une chambre contre la surface. L'eau dissout les sels solubles présents à la surface, augmentant la conductivité électrique de l'eau. L'augmentation mesurée de la conductivité établit la concentration de sels solubles. Notez qu'il n'y a pas de «norme industrielle» pour les niveaux acceptables de contamination de surface. À ce titre, le cahier des charges du projet doit indiquer la quantité maximale de sels solubles qui peut rester à la surface lors de l'application du revêtement.

La solution de mesure de DeFelsko

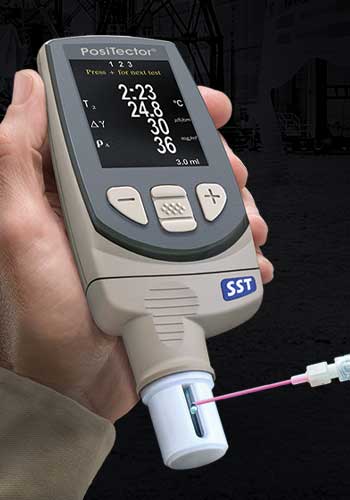

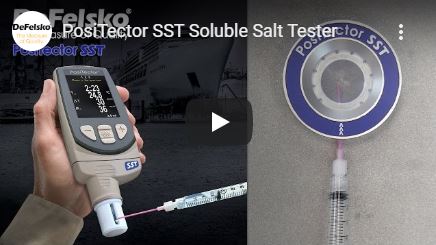

La sonde de mesure de conductivité PosiTector SST , lorsqu'elle est utilisée en conjonction avec soit la méthode Bresle PosiPatch ou Bresle Méthode DeFelsko Patch , simplifie considérablement le processus de mesure de contamination par le sel soluble. Il représente un moyen plus simple et plus facile d'utiliser la méthode Bresle. Comme tous les produits DeFelsko, chaque kit contient tout ce dont vous avez besoin pour commencer à mesurer. La sonde PosiTector SST est étalonnée en usine et comprend un certificat d'étalonnage détaillé traçable au NIST.

Lorsqu'elle est connectée à un boîtier PosiTector Standard ou Advancé, la sonde de conductivité PosiTector SST guide les utilisateurs à travers les trois étapes simples requises pour prendre une mesure de conductivité. Il dispose d'une cellule de mesure spécialement conçue et optimisée pour la plage, la résolution et le volume de test de la méthode Bresle. Un capteur de température intégré compense la lecture pour la précision et enregistre la température de l'échantillon pendant chaque mesure.

Le changement de conductivité et de densité de surface des sels est automatiquement calculé, affiché et enregistré dans la mémoire pour des rapports supplémentaires avec la suite de solutions logicielles PosiSoft de DeFelsko . Il n'y a pas besoin de mathématiques, de conversions d'unités ou d'ajustements pour le volume et la température. La durée du test est automatiquement mesurée et enregistrée.

Lorsque le «mode Bresle» est désactivé, le PosiTector SST devient un conductimètre standard, ce qui le rend idéal pour tester les matériaux abrasifs conformément à ISO 11127-6 et ASTM D4940-15 .

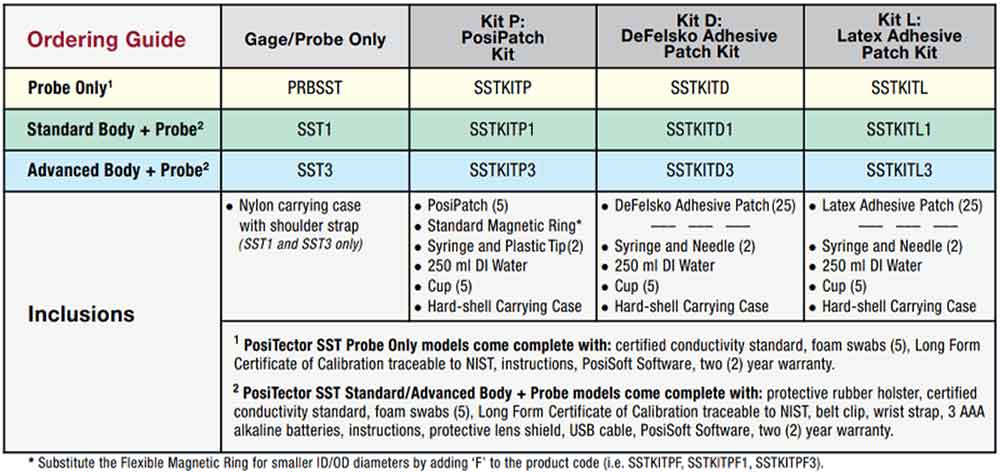

DeFelsko propose une grande variété d' options de kit de testeur de sel soluble PosiTector SST :

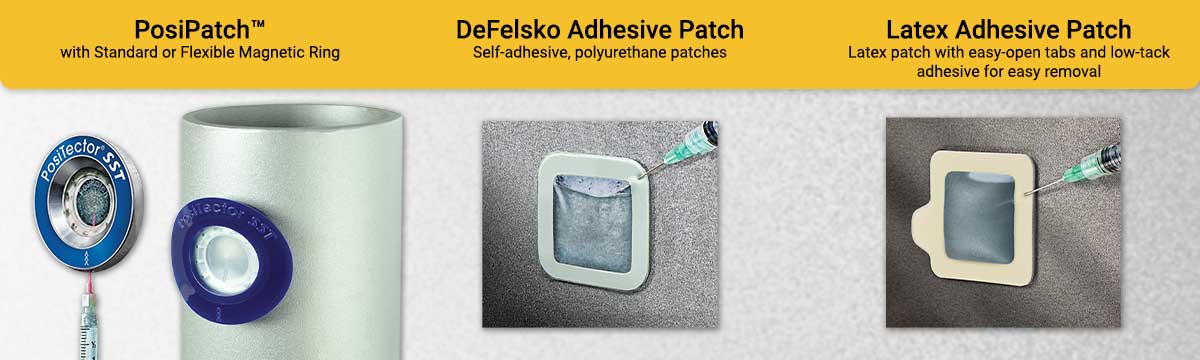

DeFelsko propose trois options de patch qui sont idéales pour les tests conformément à la méthode Bresle.

• DeFelsko PosiPatch — Patch réutilisable avec anneau magnétique standard ou flexible
• Patch adhésif DeFelsko - Patch polyuréthane auto-adhésif
• Patch adhésif en latex - Patch en latex avec languettes faciles à ouvrir et adhésif à faible adhérence pour un retrait facile ‍ Image affichant trois options de patch de la méthode Bresle.

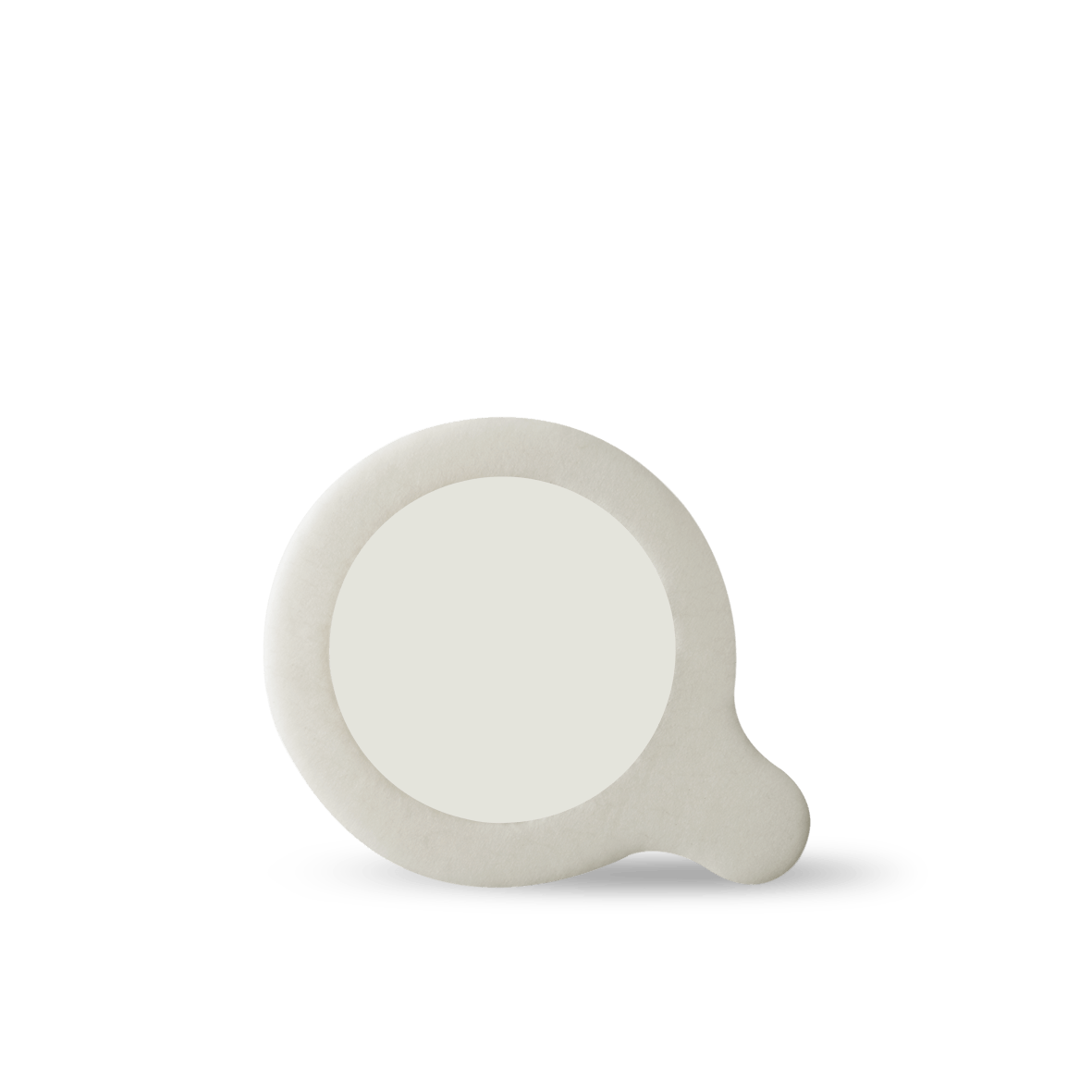

Labomat Essor propose également le patch TQC

Bien que la sonde PosiTector SST puisse être utilisée avec n'importe quel patch  répondant aux exigences de la méthode Bresle, le patch révolutionnaire PosiPatch présente de nombreux avantages:

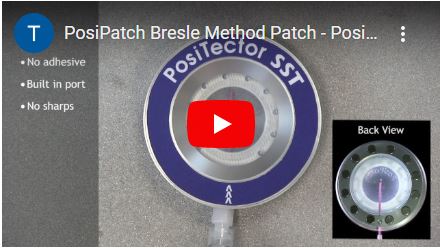

Le patch révolutionnaire PosiPatch simplifie encore la méthode Bresle. Il est fonctionnellement équivalent au patch Bresle, mais ne nécessite aucun adhésif, car il est maintenu contre la surface par un anneau de maintien magnétique rigide ou flexible.

Il a un port intégré qui permet d'injecter du fluide à l'aide d'une pointe de distribution en polypropylène terne, éliminant les aiguilles pointues du test. Il est doté d'une membrane perméable à l'air brevetée, qui libère automatiquement l'air emprisonné lors de l'injection d'eau, puis agite l'eau lors de son retrait.

Il est également réutilisable et un seul PosiPatch peut être utilisé pour plusieurs tests, ce qui en fait l'option de patch le moins cher disponible.

Lors de nos tests sur de l'acier fraîchement sablé avec un profil typique de 50-100 microns (2-4 mil), les PosiPatches ont été réutilisés des dizaines de fois sans usure ni fuite notables.

La durée de vie des patchs varie en fonction de l'utilisation: en cas de glissement le long du substrat, la durée de vie sera réduite. Nous pensons que 10 utilisations est une estimation très prudente de la durée de vie et donne toujours le coût par test le plus bas de tout patch Bresle disponible dans le commerce. Certains de nos clients nous ont indiqué avoir utilisé les patch plus de 50 fois !

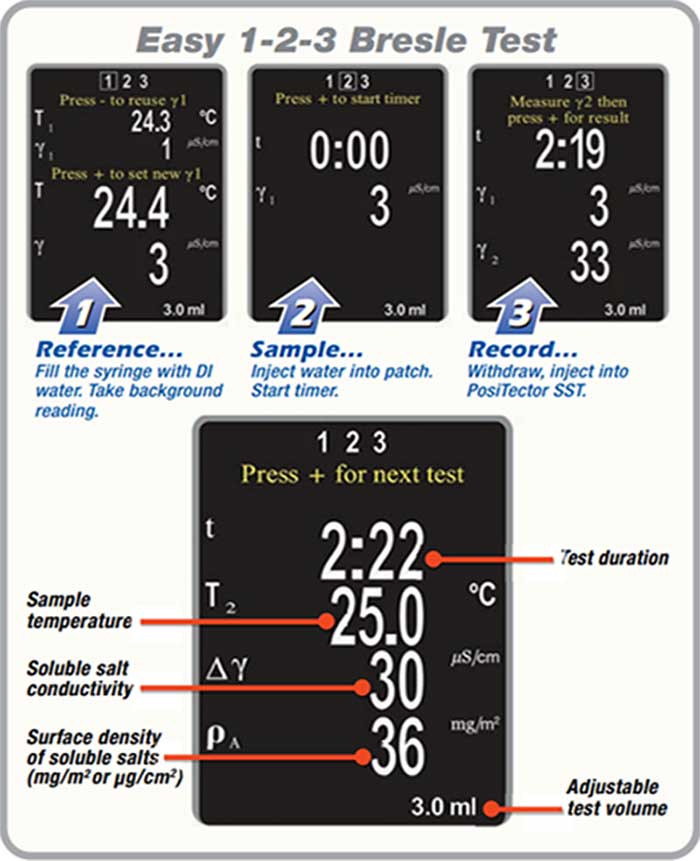

Comment réaliser les mesures avec le PosiTector SST ?

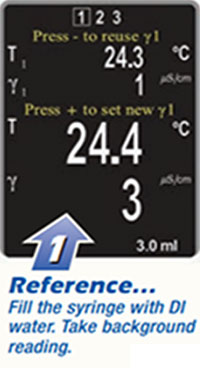

Étape 1:

Versez au moins 4 ml d' eau désionisée (déminéralisée ou osmosée) dans un bécher propre pour éviter la contamination de la source d'eau. Remplissez la seringue avec de l'eau désionisée de la tasse. Le PosiTector SST affiche automatiquement la mesure d'arrière-plan précédente. Appuyez sur le bouton moins du PosiTector pour utiliser la mesure précédente. Pour prendre une nouvelle mesure de fond, remplissez la cellule de test avec de l'eau de la seringue et appuyez sur le bouton plus pour enregistrer la nouvelle mesure. Ramenez l'eau dans la seringue, en retirant toute la solution de la cellule de test. Inversez la seringue et expulsez l'air et l'excès de solution jusqu'à ce qu'il reste trois ml de solution dans la seringue. ‍

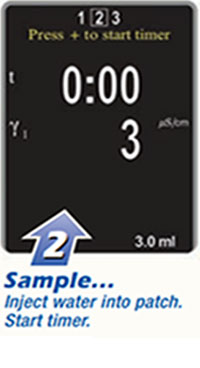

Étape 2:

Si vous utilisez le PosiPatch , commencez par le placer dans l'anneau magnétique, en prenant soin de ne pas toucher l'intérieur. Placez l'anneau magnétique sur la surface et injectez l'eau dans le patch à l'aide du port. L'air à l'intérieur du patch s'échappe automatiquement à travers la membrane perméable à l'air. Si vous utilisez le patch adhésif DeFelsko ou le patch adhésif latex , retirez le support et le centre en mousse du patch, en prenant soin de ne pas toucher l'intérieur. Appuyez fermement sur la surface en vous assurant que la plupart de l'air s'échappe. Percer le haut du patch au périmètre de mousse, permettant à l'aiguille de pénétrer au centre du patch. Injectez environ la moitié de l'eau dans le patch. Ensuite, retirez l'air du patch. Retirez la seringue du patch et expulsez l'air. Injectez le reste de l'eau dans le patch. Une fois que l'eau est injectée dans l'un des patchs, appuyez sur le bouton plus du PosiTector SST pour démarrer la minuterie de test. Utilisez la seringue pour injecter et retirer l'eau à plusieurs reprises. ISO 8502-6 recommande que ce processus soit effectué au moins quatre fois et que le temps d'essai soit convenu entre les parties intéressées. Souvent, deux minutes suffisent.

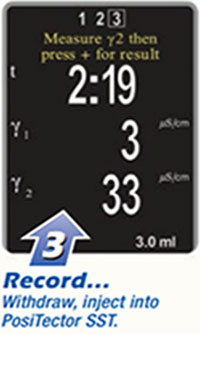

Étape 3:

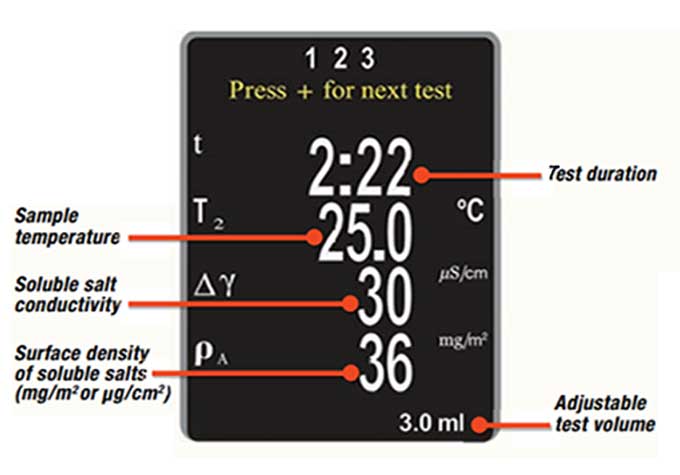

Une fois la durée souhaitée écoulée, utilisez la seringue pour retirer l'eau du patch de test. Pour terminer la mesure, injectez l'eau dans la cellule de test du PosiTector SST et appuyez sur le bouton plus. La lecture de fond initiale est automatiquement soustraite de la lecture finale, et les résultats du test sont affichés en unités de µS / cm (conductivité) et mg / m2 ou µg / cm2 (densité de surface) avec le temps de test et les températures de l'échantillon - informations requises selon la plupart des normes.

Appuyez à nouveau sur le bouton plus pour commencer un nouveau test. Si la mémoire est activée, tous les résultats sont stockés pour être téléchargés ultérieurement dans l'une des solutions PosiSoft de DeFelsko , ce qui facilite l'organisation des données de mesure et la création de rapports professionnels entièrement personnalisables. Une fois qu'une lecture est enregistrée dans la mémoire PosiTector , quatre solutions PosiSoft gratuites peuvent gérer les données et créer des rapports. Le patch peut maintenant être retiré de la surface. Le patch adhésif et latex DeFelsko décolle la surface plus facilement et avec moins de résidus que les patchs Bresle conventionnels. Il est éliminé après le test. Le PosiPatch se soulève proprement de la surface, sans aucun résidu. Utilisez simplement la seringue pour la rincer à l'eau DI et réutilisez-la plusieurs fois jusqu'à ce qu'elle soit usée ou sale.

 ‍Conclusion

Le testeur de sel soluble PosiTector SST rend le processus de mesure et de rapport de contamination par le sel plus rapide, plus simple et plus précis. Les patch adhésifs et le PosiPatch innovant et réutilisable sont des solutions idéales pour mesurer conformément à la norme ISO 8502-6 - la méthode Bresle .
