ISO 9227 : Comment conduire un essai de brouillard salin ?

Norme:

 ISO 9227:2017

ISO 9227:2017 Essais de corrosion en atmosphères artificielles — Essais aux brouillards salins

Équipements:

Toutes les enceintes de brouillard salin et enceintes de corrosion proposées par Labomat Essor

1. Méthologie

Cette méthodologie doit être utilisée pour effectuer la norme d'essai de brouillard salin selon ISO 9227-2017 dans une chambre de corrosion.

Il doit être utilisé conjointement avec le document de la norme ISO 9227-2017.

La norme de test a priorité sur cette déclaration de méthode et cette méthode peut devoir être modifiée pour suivre / se conformer à la norme.

Cette méthode est basée sur l'ISO 9227-2017 :

Exposition continue au brouillard salin à 35 ° C +/- 2°C avec une concentration en sel de 5% NaCl +/- 1%.

Trois variantes existent au sein de la norme :

• NSS : Brouillard Salin Neutre (mélange eau déminéralisée et sel pure)
• AASS : Brouillard Salin Acétique (solution NSS + acide acétique glacial)
• CASS : Brouillard Salin Cupro Acétique (solution NSS + de chlorure de cuivre dihydraté) à 50°C +/- 2°C

La chambre sera chargée d'échantillons de test comme requis par le client, ou selon ISO 9227-2017.

2. Instrumentation

Tous les équipements de mesure doivent être étalonnés. La date de renouvellement de la calibration ne doit pas coïncider avec la date d’un essai.

L’enceinte de corrosion doit être calibrée pour la température de l'air de la chambre au minimum. Si nécessaire, les éléments de chambre suivants peuvent également être étalonnés:

• Température du saturateur d'air de la chambre.
• Manomètre de pression d'air de la chambre (pression de l'atomiseur).

Les chambres de corrosion peuvent être équipées d'un capteur d'humidité relative. L'étalonnage n'est pas nécessaire car il n'est pas utilisé pendant les tests de brouillard salin.

Les périphériques doivent également être étalonnés avant utilisation et peuvent comprendre les éléments suivants:

• PH-mètre portable, il est calibré en utilisant des solutions tampons certifiées et en suivant les instructions du fabricant. La première solution pH 4,01 et la deuxième solution pH 7,01. La tolérance acceptable est de +/- 0,01. Une fois terminée, l'électrode est rincée à l'aide d'une solution de rinçage d'électrode.
• Réfractomètre de salinité, il est étalonné à l'aide d'une solution étalon de liquide pour réfractomètre. Un réfractomètre de salinité permet de donner une lecture directe du pourcentage de chlorure de sodium dans la plage de 0 à 28%, avec compensation automatique de la température.
• Conductimètre, il est calibré à l’aide de solutions étalons, il est utilisé pour vérifier la conductivité de l'eau et de la solution saline.

La température de la chambre peut être en surveillée en permanence si nécessaire, soit à l'aide d'un enregistreur de données étalonné indépendamment, soit et selon le modèle, l’enceinte possède une sortie Ethernet pour visualiser et sauvegarder cette courbe ou possède un enregistrement interne.

Pour les tests de brouillard salin, il peut être suffisant de relever quotidiennement et manuellement la température de la chambre manuellement à l'aide de l'affichage de la chambre sur une fiche de suivi.

Pour la mesure à l’exposition de la solution saline, c’est la pluviométrie* , les taux de collecte sont contrôlés manuellement à l’aide de récipients de collecte placés à la hauteur de l’échantillon. Les taux de collecte doivent se situer dans la plage de 1 à 2 ml / h / 80 cm².

*Exécutez un cycle de 24 heures du test avec la chambre vide et les entonnoirs de collecte positionnés, enregistrez la température et assurez-vous qu'elle reste dans une tolérance de 35 ° C +/- 2 ° C (50 ° C +/- 2 ° C pour CASS). Assurez-vous que les taux de collecte du brouillard salin sont dans la plage attendue de 1-2 ml / h / 80 cm². Enregistrez tous les résultats. Vérifiez que le pH de la solution collectée est conforme aux exigences de la norme. Enregistrez tous les résultats. Si nécessaire, ajustez le pH de la solution de sel dans le réservoir de solution afin de compenser tout changement du pH une fois collecté; de sorte que le collecté, la solution est conforme aux exigences de la norme.

L'exposition de la solution saline se fait par atomisation utilisant de l'air comprimé. L'air délivré à la buse de pulvérisation doit être ``chauffé et humidifié'' en faisant passer l'air à travers un saturateur d'air, la température du saturateur d'air de la chambre est réglée en fonction de la pression au manomètre de l'atomiseur. (Voir le tableau présent dans la norme ISO 9227-2017 pour référence).

3. Préparation de la solution saline

Vérifiez que la conductivité de l'eau est mesurée et surveillée et qu'elle est conforme aux exigences de la norme à l'aide d'un conductimètre. (Moins de 20 µS / cm à 25 ° C ± 2 ° C)

La concentration de la solution saline est mesurée et surveillée et est conforme aux exigences de la norme à l'aide d'un réfractomètre de salinité étalonné. Le pH de la solution saline est mesuré et surveillé et est conforme aux exigences de la norme à l'aide d'un pH-mètre étalonné.

Solution NSS – solution saline neutre, après avoir laissé la solution se stabiliser pendant plusieurs heures, la salinité et le pH sont mesurés et enregistrés. Tout ajustement du pH peut être effectué à l'aide d'acide chlorhydrique de qualité réactif (HCL) pour augmenter l'acidité ou d'hydroxyde de sodium de qualité régente (NaOH) ou de bicarbonate de sodium (NA2CO3) pour réduire l'acidité. Enregistrez tous les résultats.

Solution AASS - Brouillard Salin Acétique, de l’acide acétique glacial est ajoutée à la solution saline neutre afin que le pH respecte les limites requises stipulées dans la norme. Tout ajustement du pH peut être effectué à l'aide d’acide acétique glaciale pour augmenter l'acidité ou hydroxyde de sodium de qualité régente (NaOH) ou bicarbonate de sodium (NA2CO3) pour réduire l'acidité. Enregistrez tous les résultats.

Solution CASS - Du chlorure de cuivre dihydraté (CuCl2 2H2O) est ajouté à la solution saline neutre pour donner une concentration de 0,26 g/L (+/- 0,01 g/L) Tout ajustement du pH doit être effectué à l'aide d'acide acétique glacial pour augmenter l'acidité ou l'hydroxyde de sodium de qualité régente (NaOH) ou le bicarbonate de sodium de qualité réactif (NA2CO3) pour réduire l'acidité. Enregistrer tous les résultats.

4. Préparation des échantillons

Les échantillons d'essai doivent être soigneusement nettoyés avant le début du test. Cela ne doit pas inclure l'utilisation d'abrasifs ou de solvants. Ce processus doit être convenu avec le client. Des gants en latex doivent être portés en tout temps lors de la manipulation des échantillons. Des photographies doivent être prises de chaque échantillon avant de commencer le test.

5. Déroulement de l’essai

Cela peut nécessiter des tests supplémentaires pour prouver les résultats avant de commencer les tests avec des échantillons. Il peut être nécessaire d'évaluer la corrosivité de la chambre avant de commencer un test. Reportez-vous à la norme pour plus de détails.

Démarrage du cycle de test

• Placer les échantillons dans la chambre conformément à la norme d'essai.
• Réglez la température du saturateur d'air de la chambre conformément au tableau dans la norme de test.
• Assurez-vous qu'aucun échantillon ne cache les autres échantillons et que les gouttelettes d'un échantillon ne peuvent pas tomber sur d'autres échantillons.
• Insérez des récipients de collecte de brouillard salin propres et vides autour des échantillons à l'intérieur de la chambre, de préférence à la hauteur de l'échantillon, et jamais en dessous des échantillons ou de tout autre objet qui pourrait y couler par le haut.
• Vérifiez que la température de la chambre est dans les limites acceptables.
• Vérifiez que la température du saturateur d'air est dans les limites acceptables.
• Vérifiez que la pression d'air de l'atomiseur est dans les limites acceptables.
• Vaporiser en continu avec une solution saline atomisée à une température constante de la chambre de 35 ° C +/- 2 ° C (50 ° C +/- 2 ° C pour CASS).
• Vérifiez que la solution collectée est dans les limites acceptables pour les taux de retombées.
• Vérifiez que la solution saline du réservoir est à moins de 5,0% + /-1,0% NaCl.
• Enregistrez le pH de la solution saline du réservoir.
• Vérifiez que le pH de la solution saline recueillie se situe dans les limites acceptables.
• Des exceptions aux tests continus sont autorisées, d’une part pour enregistrer quotidiennement les taux de collecte des retombées et le pH de la solution collectée et d’autre part pour la vérification quotidienne.
• Enregistrez la conductivité de l'eau déminéralisée lorsqu'elle est utilisée.
• Surveillez le niveau de solution saline dans le réservoir et assurez-vous qu'il y en a assez pour les prochaines 24/48 heures. (Prévoir un supplément pour les week-ends). NOTE, durant le week-end, le temps d'ouverture de la chambre doit être minimal et ne pas dépasser 1 h / 24 h.
• Photographies à prendre avant le début du test et aux heures spécifiées par le client.

Des vérifications quotidiennes sont nécessaires afin de s'assurer que la norme est respectée avec des paramètres variables dans les limites.

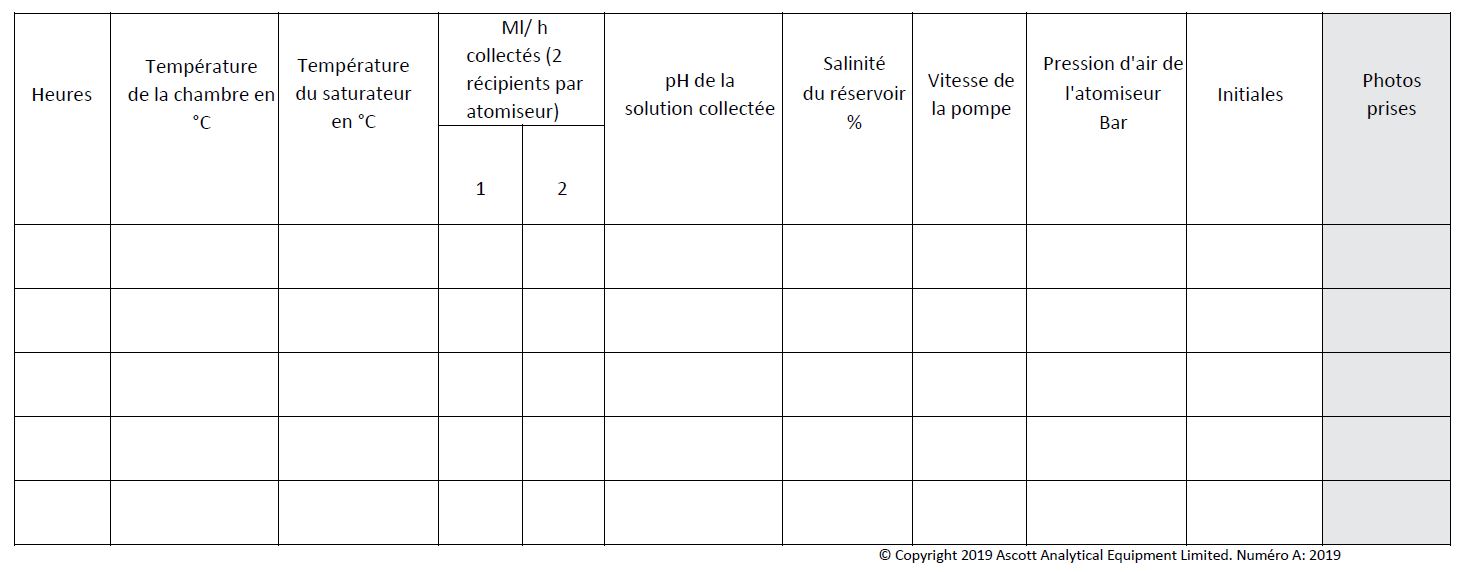

Enregistrer tous les paramètres.

La manipulation des échantillons testés varie en fonction de leur matériau.

Se référer à la norme de test et convenir de la procédure correcte avec le client.

Des gants en latex doivent toujours être portés lors de la manipulation des échantillons.

Des photographies des échantillons doivent être prises.

Les enregistrements dans et hors tolérance ainsi que les temps d'arrêt et leur durée doivent être notés dans le rapport d'essai, y compris les détails de toute modification apportée.
