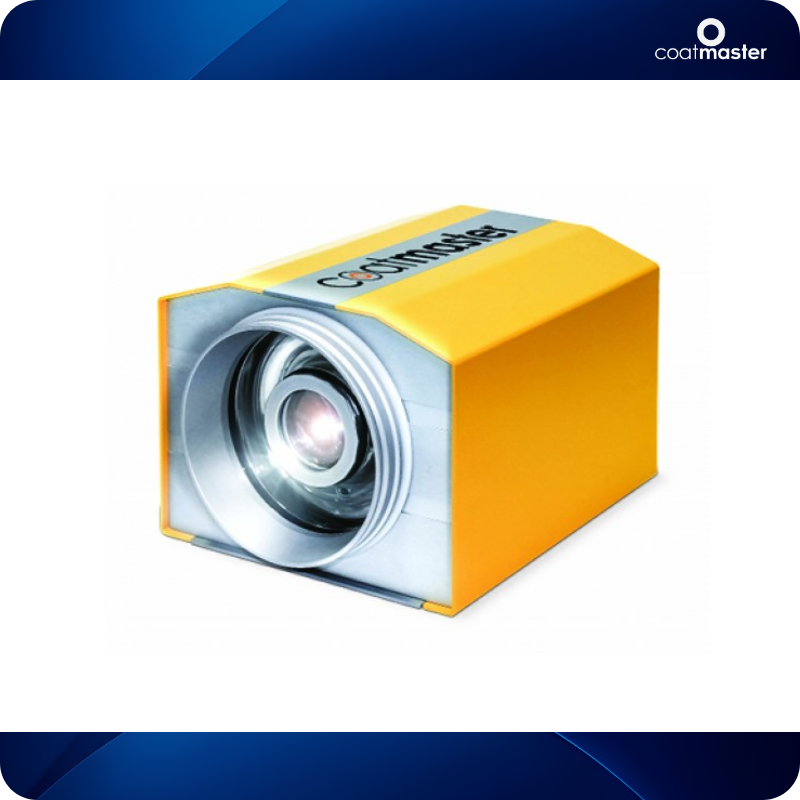

Coatmaster 3D Schichtdickenmessgerät

Das Coatmaster Inline Dickenmessgerät ist die ideale Lösung zur Abbildung der Schichtdicke Ihrer 3D-Teile

Dank seiner patentierten thermischen Analysetechnik (Advanced Thermal Optic) kann er messen:

• Pulverlackdicken vor dem Einbrennen: Bereich 0-2000 Mikrometer
• Abbildung Ihres Teils in 0,5 s

Das Messprinzip ist einfach: Das Gerät sendet einen Lichtblitz auf die Oberfläche (kompatibel mit den Brandmeldesystemen von Lackierkabinen), dies bewirkt für den Bruchteil einer Sekunde einen leichten Anstieg der Oberflächentemperatur.

Das Gerät analysiert dann die Zeit, die die Oberfläche benötigt, um die Ausgangstemperatur wieder zu erreichen, und berechnet dank der von Winterthur entwickelten Algorithmen die Dicke der Beschichtung (je dicker die Beschichtung, desto länger dauert die Rückkehr zur Temperatur).

Der Coatmaster 3D ermöglicht Messungen:

• In einem Abstand von 10-120 cm von der Probe
• In einem Winkel zwischen 20 und 160° zur Oberfläche
• Messbereich: frei skalierbar
• Messpixel: 382x288

Dies macht die Messung sowohl schnell (ca. 20 ms) als auch einfach für den Bediener.

Der Coatmaster 3D kann auf Ihrer Lackierstraße installiert werden

Er arbeitet :

• Auf Teilen, egal welche Farbe
• Durch manuelles oder automatisches Auslösen über eine Triggerzelle
• Ermöglicht Feedback an die Kabine, um die Pistoleneinstellungen anzupassen
