Paneles de prueba Q-PANEL | Labomat

Paneles de prueba Q-PANEL

Panneaux-test Q-PANEL

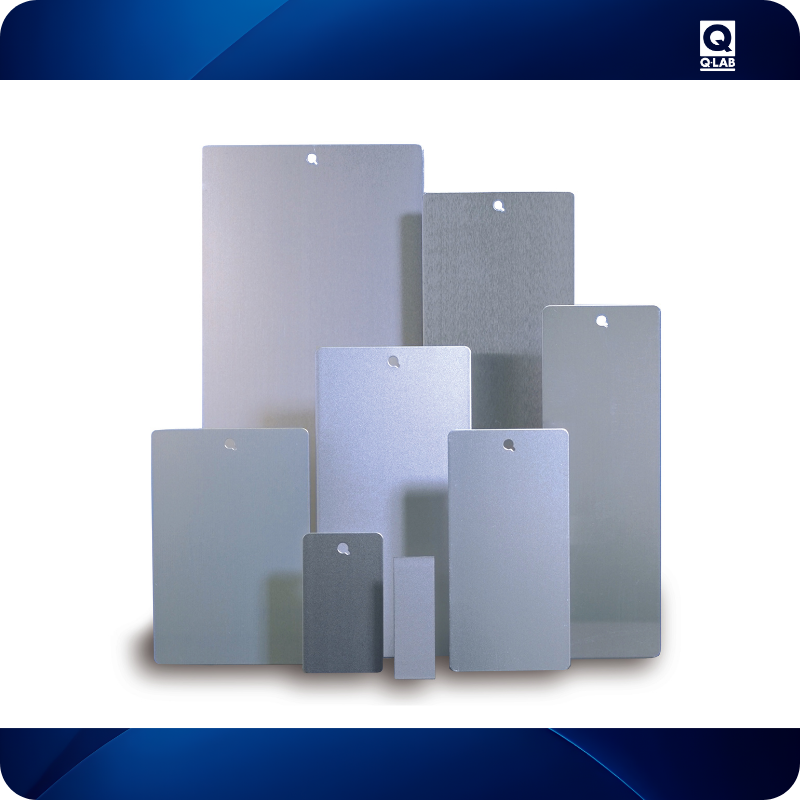

Los paneles de prueba Q-Panel, reconocidos internacionalmente, ofrecen una superficie de prueba uniforme y reproducible para evaluar las propiedades visuales (color, brillo, piel de naranja) y físicas (abrasión, adhesión, impacto, flexión, espesor, dureza, etc.). ) sino que también realizan pruebas de corrosión, envejecimiento, resistencia química, cocción, secado, etc.

Contactez-nous

CONTACT

SOCIETE

Descripción

Los paneles de prueba Q-Panel, reconocidos internacionalmente, ofrecen una superficie de prueba uniforme y reproducible para evaluar las propiedades visuales (color, brillo, piel de naranja) y físicas (abrasión, adhesión, impacto, flexión, espesor, dureza, etc.). ) sino que también realizan pruebas de corrosión, envejecimiento, resistencia química, cocción, secado, etc.

• Listo para usar (desengrasado previo innecesario).

• Bordes perforados y redondeados.

• Paneles de acero empaquetados en pequeñas cantidades con un inhibidor de oxidación en fase vapor.

Paneles de acero
Modelo QD R S * re DT RS Rhode Island SI
Material: Aleación acero laminado en frío, SAE 1008/1010, bajo contenido de carbono
Espesor (mm) 0,51 0,81 0,81 0,25 0,25 1,6 0,81 0,81
Revestimiento fosfato
Bonderita M-FE 1000
Terminar suave compañero escarchado suave enlatado escarchado compañero escarchado
Rugosidad (µm) 0,63-1,65 0.51-1.14 0.51-1.14 0,63-1,65 0.51-1.14
Normas ISO 1514 tipo 3, ASTM A1008, D609 tipo 3, SAE QQ-S-698 ISO 1514 tipo 1, 3574 tipo CR1, ASTM A1008, D609 tipo 1, SAE QQ-S-698 ISO 1514, ASTM A1008, D609 tipo 2, SAE QQ-S-698 ISO 1514 tipo 3, ASTM A1008, SAE QQ-S-698 ISO 11949, ASTM A624, SAE QQ-S-698 ISO 1514, ASTM A1008, SAE QQ-S-698 ISO 1514 tipo 1, 3574 tipo CR1, ASTM A1008, D609 tipo 1 ISO 1514, ASTM A1008, D609 tipo 2
Dureza (Rockwell) B50-B65 B50-B65 B50-B65 B62-B71 B50-B65 B70-B85 B50-B70 B50-B70

Paneles de acero - Dimensiones y referencias
Modelo QD R S * re DT RS Rhode Island SI
25 × 76 milímetro R13 **
25 × 102 milímetro RS14 **
51 × 89 milímetro QD2-3.5 R2-3.5
51 × 102 milímetro QD24
60 × 140 milímetro QD2.36-5.51
70 × 102 milímetro QD2.75-4
76 × 127 milímetro QD35 R35 S35 D35
76 × 152 milímetro QD36 R36 S36 D36 DT36 R36I S36I
76 × 229 milímetro QD39 R39 S39
102 × 102 milímetro R44T *** S44T ***
102 × 152 milímetro QD46 R46 S46 D46 DT46 R46I S46I
102 × 203 milímetro QD48 R48 S48
102 × 305 milímetro QD412 R412 S412 R412I S412I
152 × 305 milímetro QD612 R612 S612

Otras dimensiones bajo pedido

* También disponible con acabado superficial en ambos lados del panel ** Sin agujero *** Para prueba de abrasión Taber®

Paneles de aluminio
Modelo A Alabama Arkansas ARX * ASX * ANUNCIO QA QAL
Material: Aleación 3003 H14 3003 H14 2024 Q3 2024 Q3 6061 T6 2024T3 Alclad 5005 H24 5005 H24
Aleación ISO 209-1 AlMn1Cu AlMn1Cu AlCu4Mg1 AlCu4Mg1 AlMg1SiCu AlCu4Mg1 AlMg1 (B) AlMg1 (B)
Espesor (mm) 0,64 0,64 1,6 0,81 0,81 1,6 0,81 0,81
Revestimiento cromato Alclad cromato
Terminar suave suave suave suave suave suave suave suave
Rugosidad (µm) 0,25-0,50 0,25-0,50 0,30-0,48 0,30-0,48 0,30-0,48 0,30-0,48 0,30-0,48 0,30-0,48
Normas ISO 209-1, 1514, ASTM B209, SAE QQ-A-250/2 ISO 209-1, 1514, 10546 Clase 3, ASTM B209, B449 Clase 2, SAE QQ-A-250/2 ISO 209-1, ASTM B209, SAE QQ-A-250/4 ISO 209-1, ASTM B209, ISO 209-1, ASTM B209, ISO 209-1, ASTM B209, SAE QQ-A-250/5 ISO 209-1, ASTM B209 ISO 209-1, 10546 Clase 3, ASTM B209, B449 Clase 2
MIL-DTL-5541, MIL-DTL-81706, MIL-A-8625 MIL-DTL-5541, MIL-DTL-81706, MIL-A-8625
Etiqueta Qualicoat Qualicoat

Paneles de aluminio Dimensiones y referencias
Modelo A Alabama Arkansas ARX * ASX * ANUNCIO QA QAL
25 × 102 milímetro AR14 ** AD14 **
44 × 127 milímetro A1.75-5
51 × 89 milímetro A2-3.5 AL2-3.5
51 × 102 milímetro A24 QA24
60 × 140 milímetro QA2.36-5.51
70 × 102 milímetro A2.75-4
76 × 127 milímetro A35 AL35
76 × 152 milímetro A36 AL36 QA36 QAL36
76 × 229 milímetro A39 AL39
76 × 254 milímetro ARX310 ** ASX310 **
102 × 102 milímetro QA44
102 × 152 milímetro A46 AL46 QA46 QAL46
102 × 203 milímetro A48 AL48 QA48
102 × 305 milímetro A412 AL412 QA412 QAL412
152 × 305 milímetro A612 AL612 QA612

Otras dimensiones bajo pedido

* También disponible con película de PE extraíble en un lado ** Sin orificio

Paneles de simulación de carrocería de automoción
Árbitro. ATS-101 ATS-201-X ATS-301-X
Tipo marco capucha ala
Material aluminio 3003 H14 aluminio 3003 H14 aluminio 3003 H14
Dimensiones (mm) 1651 × 1041 abierto 1372 × 1143 1156 × 724
1219 × 533 doblado
Espesor (mm) 1080 abierto 1 1
1092 doblado
Paneles prepintados Paneles de acero inoxidable
Árbitro. WW-46 GW-46 WWS-46 SS-13 SS-36
(blanco, Blanca) (Gris) (blanco con
borde negro)
Material Acero SAE 1008 Acero SAE 1008 Acero SAE 1008 Acero inoxidable 304-2B
Dimensiones (mm) 102 × 152 102 × 152 102 × 152 102 × 152 25 × 76 76 × 152
Espesor (mm) 0,18 0,18 0,18 0,89 0,89
Otros paneles bajo pedido *
cualquier tipo de forma, dimensiones (de 2,5 cm a 1,5 × 1,5 m), aleación y acabado
(paneles curvados, lijados, soldados, gofrados, perforados, prepintados en gris o blanco, etc.)

* Pedido mínimo requerido, contáctenos

Presentación de video

QLAB PANNEAUX TESTS Q PANEL

Otro video:

Cómo elegir un panel de prueba
