Vous souhaitez réaliser des tests d'adhérence par quadrillage mais hésitez dans le choix d'équipement, vous trouverez ci-après quelques considérations qui vous aideront à faire votre choix.

Les essais d'adhérence par quadrillage sont décrits dans les normes ISO 2409 et ASTM D3359.

Ces deux normes indiquent qu'il convient d'adapter le nombre d'incisions et l'écartement entre les incisions en fonction de l'épaisseur du revêtement.

Suivant l'ISO 2409, il convient de réaliser 6 incisions (permettant ainsi de réaliser un quadrillage de 5x5 carrés) en utilisant les écartements suivants:

• jusqu’à 60 µm: espacement de 1 mm, pour subjectiles durs (par exemple métal et plastique).
• jusqu’à 60 µm: espacement de 2 mm, pour subjectiles tendres (par exemple bois et plâtre).
• de 61 µm à 120 µm: espacement de 2 mm, pour subjectiles durs et tendres.
• de 121 µm à 250 µm: espacement de 3 mm, pour subjectiles durs et tendres.

Suivant l'ASTM D3359, il convient de réaliser 11 incisions (permettant ainsi de réaliser un quadrillage de 10x10 carrés) en utilisant les écartements suivants:

• jusqu’à 50 µm: espacement de 1 mm.
• de 51 à 125 µm: espacement de 1,5 mm.

Labomat essor propose plusieurs solutions:

• Kit de quadrillage PosiTest CH
• Peignes à mollette CC1000
• Peigne à griffe CC2000
• Peigne à griffe à profondeur d'incision réglable CC3000
• Outil Multifonction Master Paint Plate SP3000

Les peignes de quadrillage PosiTest CH sont des peignes proposés uniquement sous forme de kit de quadrillage

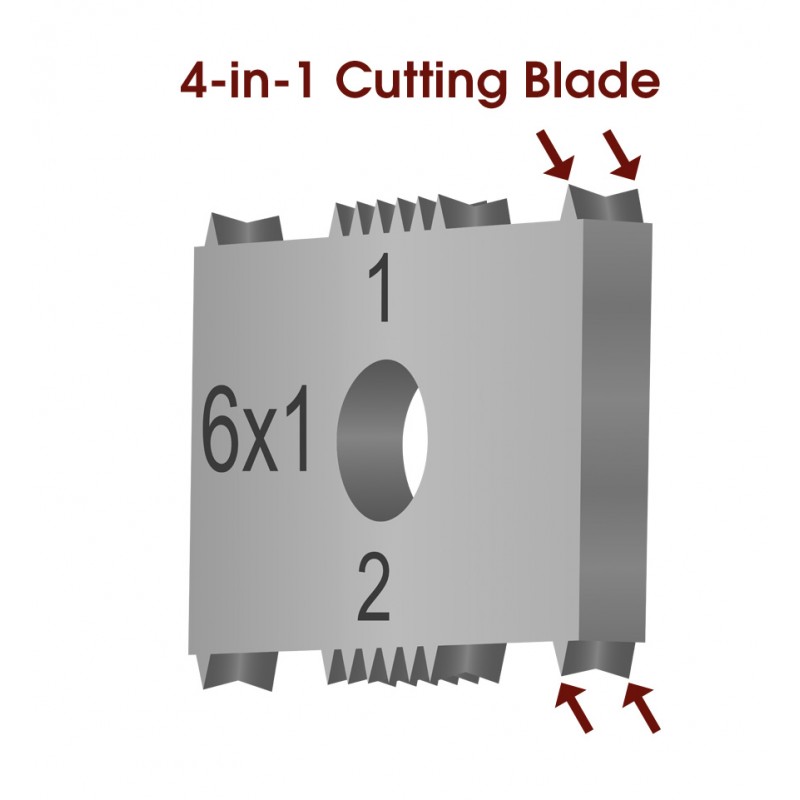

Les griffes des peignes PosiTest CH sont réversibles et disposent de 4 jeux de lames numérotées 1 & 2 au recto et 3 & 4 au verso.

C'est donc une solution très économique à l'usage.

Les peignes à molette CC1000 sont recommandés quand vous souhaitez mesurer l'adhérence de produits étant toujours dans la même gamme d'épaisseur.

En effet, une molette dispose de 8 jeux de lames (1 jeu par 1/4 de tour puis on inverse le montage de la molette pour disposer de 4 jeux de lames supplémentaires).

Le prix d'une molette étant inférieur à 8 griffes, c'est la solution la mieux adaptée quand on travaille principalement dans la même gamme d'épaisseur.

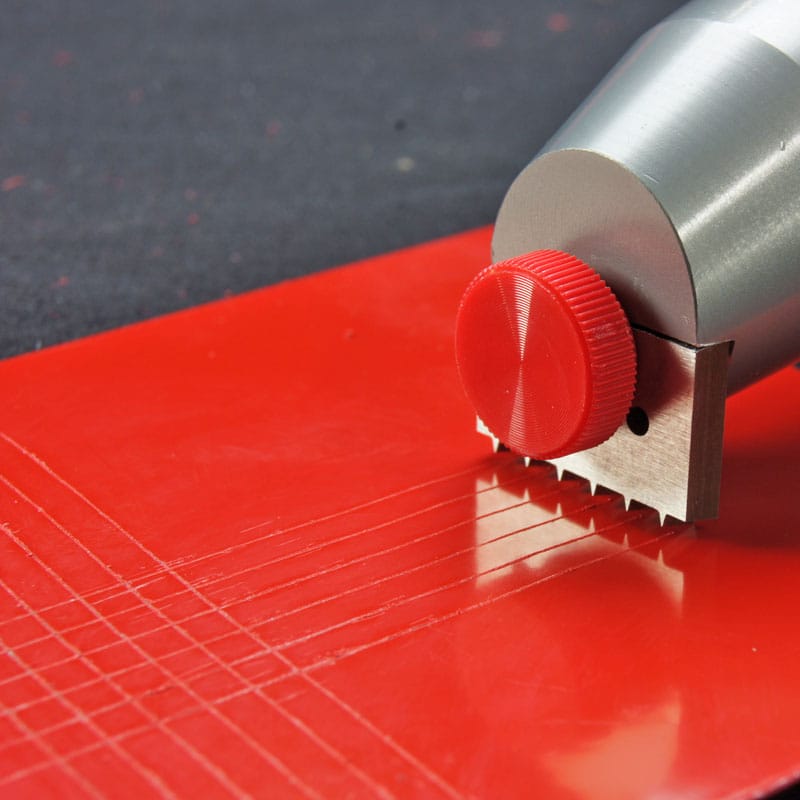

Les peignes à griffe CC2000 sont particulièrement intéressants quand on doit changer fréquemment d'écartement entre les lames

L'intérêt des peignes à griffe est de pouvoir changer en quelques secondes de type de lame. Il faut juste desserrer la vis  rouge, faire coulisser la griffe et insérer la nouvelle.

C'est la solution idéale quand on doit mesurer l'adhérence de revêtements d'épaisseurs variées.

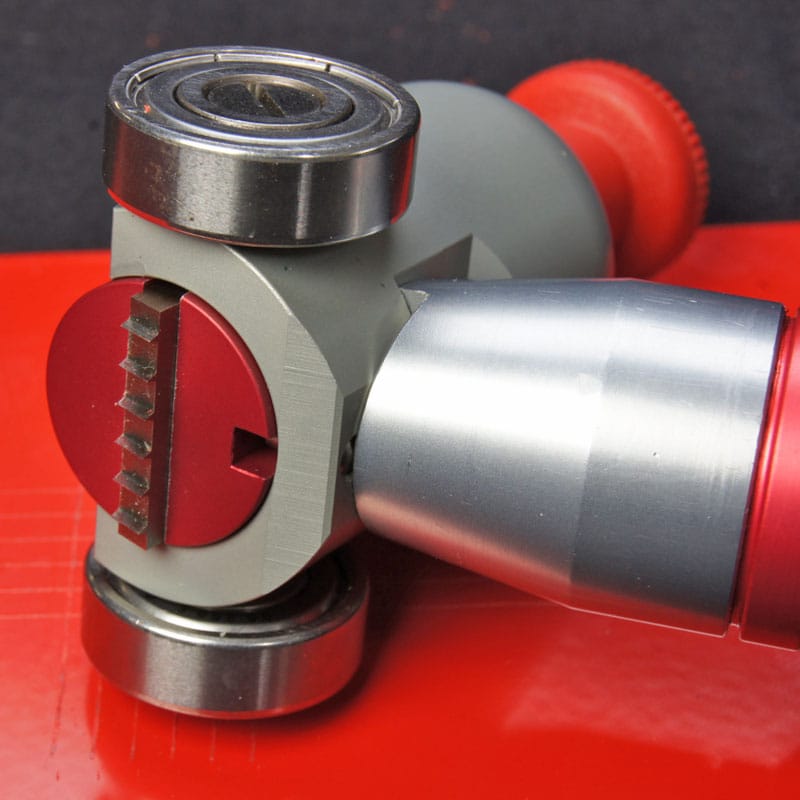

Les peignes à griffe à profondeur d'incision réglable CC3000 utilisent les mêmes griffes que les peignes CC2000 mais disposent d'un système de réglage permettant d'avoir toujours la même profondeur d'incision.

Cette solution permet par exemple dans le cadre d'essai sur bois de s'assurer que l'incision coupe bien le revêtement mais ne risque pas de couper les fibres du bois servant de substrat.

Les peignes de quadrillage CC1000, CC2000 et CC3000 peuvent être proposés seuls ou sous forme de mallettes comprenant :

• Malette de rangement
• Peigne de quadrillage et son jeu de lame ou sa molette
• Brosse
• Loupe éclairante
• Rouleau d'adhésif

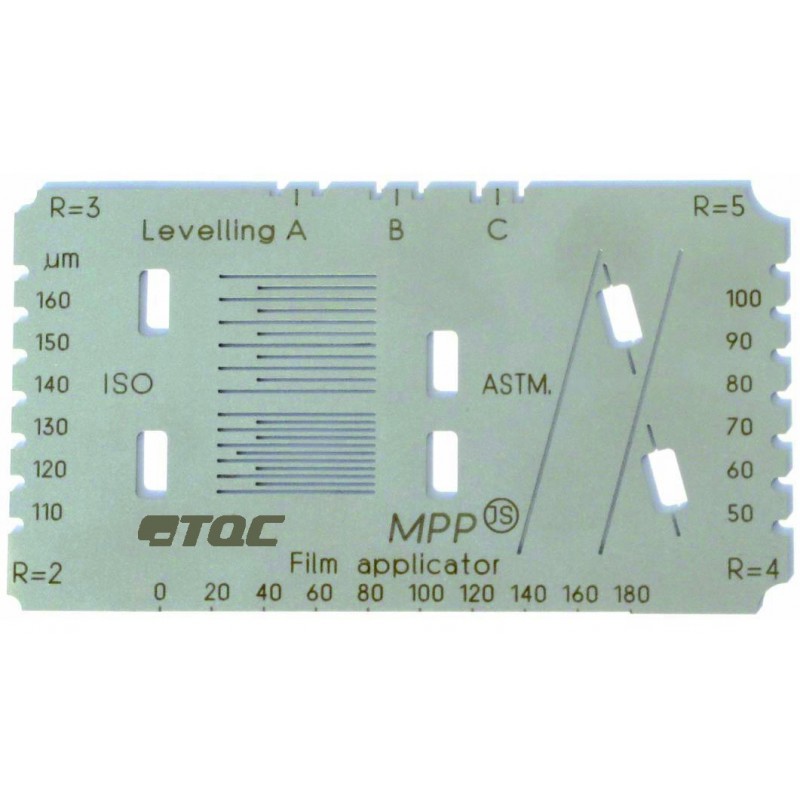

Enfin, l'outil multifonction Master Paint Plate SP3000 est un gabarit permettant de réaliser les incisions à l'aide d'un cutter

L'outil Master Paint Plate est recommandé quand l'utilisation d'un peigne de quadrillage n'est pas possible pour des raisons de taille ou forme de l'échantillon à mesurer.
