Porte-échantillons pour QUV

Montage des échantillons

Les porte-échantillons standards livrés avec les enceintes QUV sont conçus pour accueillir des échantillons plans : plastiques, peintures et films de différentes tailles.

Les pièces épaisses et 3D peuvent également exposées à l’aide de porte-échantillons en option. Nous proposons également des solutions sur-mesure pour vos besoins spécifiques.

Tous nos supports standards sont conformes à ASTM G154.

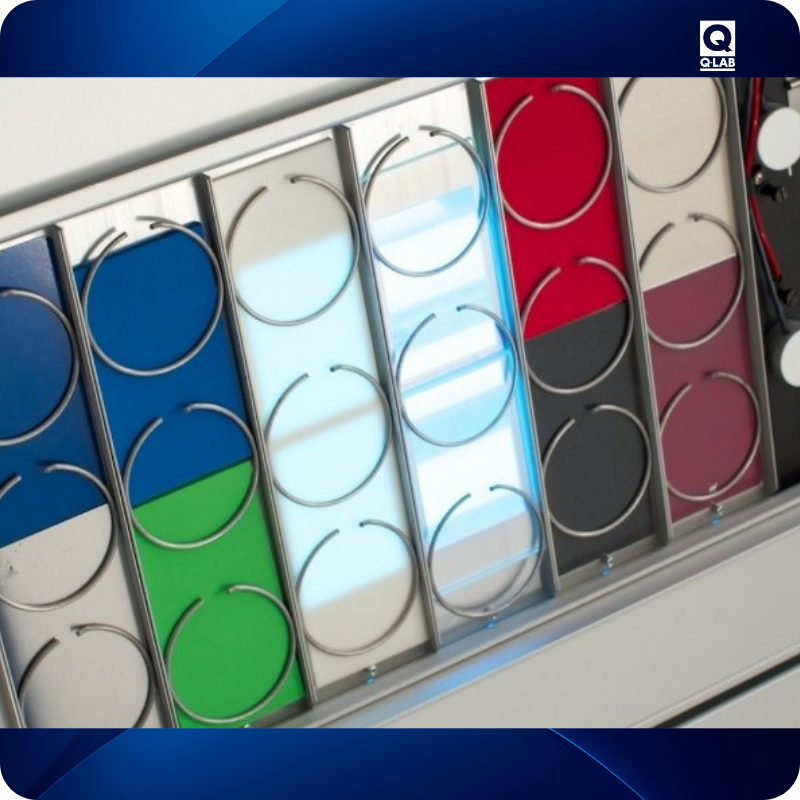

Porte-échantillons plats

Nous proposons des portes-échantillons plats qui conviennent pour échantillons plats de 6 mm d'épaisseur maxi (jusqu'à 20 mm avec les clips réf. V-133-K).

Chaque porte-échantillon peut accueillir deux 2 échantillons et est livré avec 2 panneaux aluminium et des anneaux de fixation.

3 dimensions sont disponibles :

• V-131.3-X : 75×150 mm soit 48 échantillons dans l'enceinte QUV Solar Eye.
• V-131.4-X : 100×150 mm soit 32 échantillons dans l'enceinte QUV Solar Eye.
• V-131.6-X : 150×150 mm soit 24 échantillons dans l'enceinte QUV Solar Eye.

Supports pour éprouvettes de traction

Ces porte-échantillons V-131.3T-X vous permettent d’exposer directement vos éprouvettes de traction et de pouvoir ainsi évaluer directement post-exposition les propriétés mécaniques de vos formulations plastiques ou élastomères.

Des clips de fixation permettent d’exposer jusqu’à 3 altères de longueur 200 mm maximum sur un même support

Boites 3D à profondeur ajustable

Ce support échantillon 3D se compose d’une grille perforée, réglable en profondeur, coulissant dans une boîte, afin d’ajuster le support à l’épaisseur de vos échantillons.

Nous proposons deux types de boîtes : 100 et 200 mm de profondeur, avec une grille réglable par pas de 3 mm dans les 2 cas.

• V-60 301-K : Porte échantillon ajustable épaisseur 25 à 100 mm (dimension maxi de l'échantillon 495x311x100 mm, 4 supports à prévoir pour remplir l'enceinte)
• V-60 292-K : Porte échantillon ajustable épaisseur 25 à 200 mm (dimension maxi de l'échantillon 495x311x200 mm, 4 supports à prévoir pour remplir l'enceinte)

En réglant la profondeur de la grille, la surface des pièces exposées doit être positionnée à la même distance des lampes que lors de l’utilisation des porte-échantillons plats standards

Porte-échantillons pour applications spécifiques:

Nous avons conçu des portes-échantillons spécifiques à certaines applications comme par exemple  un support pour petites pièces 3D ou un support pour lattes bois ou composite ( V-4962-K pour lames jusqu'à  495 x 38 x 324 mm). Tous nos modèles spécifiques sont disponibles en stock

• V-4019-X : Porte-échantillons QUV ajustable pour petites pièces 3D (Dimension  75x324x17 mm, à commander au minimum par 5 unités)
• V-4960-X : Porte-échantillons QUV pour petites pièces 3D (Dimension  75x324x25 mm,à commander au minimum par 6 unités)
• V-4961-X : Porte-échantillons QUV pour pièces 3D jusqu'à 495x324x25 mm
• V-4962-K : Porte-échantillons QUV pour lames en bois jusqu'à 495x324x38 mm

Porte-échantillons sur mesure

Lorsque aucun de nos supports n’est adapté à vos échantillons, ou bien pour vos besoins très spécifiques, nous proposons des solutions sur mesure. Ces porte-échantillons peuvent contenir des clips de maintien pour fixer des pièces lourdes par exemple, ou bien des pièces de forme très particulière. Nos ingénieurs trouvent toujours une solution adaptée et efficiente
